| اسم العلامة التجارية: | RUYA |
| رقم الطراز: | / |
| الـ MOQ: | 1 مجموعة |
| سعر: | قابل للتفاوض |
| وقت التسليم: | 4-6 شهور |
| شروط الدفع: | تي/تي |

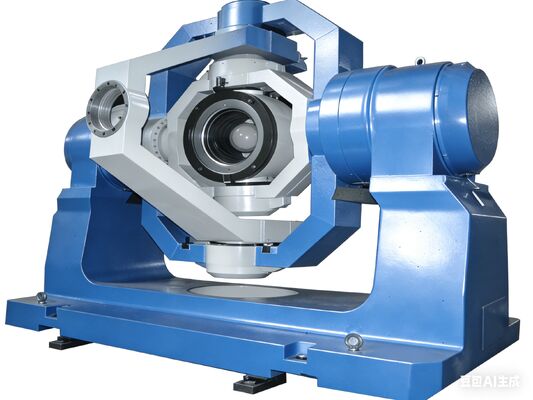

يتميز جهاز محاكاة حركة الطيران عالي الأداء لاختبار وتقييم HWIL بقرص دوار لمحاكاة خمسة محاور يكرر بدقة مواقف الطائرات المختلفة في بيئات العمل. إنه يستنسخ الخصائص الميكانيكية بشكل واقعي أثناء الطيران الفعلي ويستخدم بشكل أساسي في تجارب حركة محاكاة الموقف الفضائي للمكونات بالقصور الذاتي.
يوفر النظام قدرات استجابة ديناميكية عالية، وقدرة تحميل كبيرة، ووظائف شاملة بما في ذلك الموقع، والمعدل، والتذبذبات الجيبية، ومحاكاة الارتباط بخمسة محاور. إنه مثالي لتجارب المحاكاة شبه المادية للأنظمة الإلكترونية الضوئية المحمولة جواً.
يتكون التكوين الميكانيكي من عنصرين رئيسيين:
يوفر كل محور وظائف الموقع والمعدل والتأرجح والمحاكاة، مما يخلق بيئة حركة محاكاة شاملة للطائرات والباحثين وأجهزة محاكاة الأهداف.
|
|
نظام رمح الطيران ثلاثي المحاور |
نظام محور خط البصر المستهدف ثنائي المحور |
||||||
|
لفافة |
يفصيل عبد الواحد |
يقذف |
السمت |
يقذف |
||||
|
زاوية دوارة يتراوح |
مستمر |
±65 درجة |
±65 درجة |
±60 درجة |
±60 درجة |
|||
|
ثلاثة محاور ومزدوج-محور صelativeحركةيتراوح |
مع تثبيت جهاز محاكاة الهدف، يتم تحديد الحد النسبي لإطار الملعب للمحاور الثلاثةالقرص الدوارويقذف إطار منمزدوج-محورالقرص الدوارهي ≥40 درجة، وفتحة المحاكاة المستهدفة هي φ300 مم، والواجهة الأمامية تبعد 600 مم عن مركز القرص الدوار؛ حركة السمتالروتارينطاق زاوية المزدوج-محورالقرص الدوار هو ±40 درجة. |
|||||||
|
الحد الأدنى الزاويمعدل |
0.001 درجة/ثانية |
0.001 درجة/ثانية |
0.001 درجة/ثانية |
0.001 درجة/ثانية |
0.001 درجة/ثانية |
|||
|
الحد الأقصى الزاويمعدل |
400 درجة/ثانية |
300 درجة/ثانية |
300 درجة/ثانية |
50 درجة/ثانية |
50 درجة/ثانية |
|||
|
أقصى تسارع زاوي |
4000 درجة/ثانية2 |
3000 درجة/ثانية2 |
2000 درجة/ثانية2 |
450 درجة/ثانية2 |
450 درجة/ثانية2 |
|||
|
دقة الموقف |
±15″ |
±15″ |
±15″ |
±15″ |
±15″ |
|||
|
تكرار الموقف |
7.2 بوصة |
7.2 بوصة |
7.2 بوصة |
7.2 بوصة |
7.2 بوصة |
|||
|
قرار الموقف |
3.6″ |
3.6″ |
3.6″ |
3.6″ |
3.6″ |
|||
|
أدقة المعدل الزاوي |
ω 10 درجة/ثانية:0.1 درجة/ثانية ω≥10 درجة/ثانية:0.1 درجة/ثانية |
|||||||
|
أزاويمعدلاستقرار |
ω≥1 °/s: 2×10-2 ω>1 درجة/ثانية: 5×10-3 |
|||||||
|
مؤشر استجابة التردد
|
12 هرتز |
8 هرتز |
8 هرتز |
4 هرتز |
4 هرتز |
|||
|
مزدوج 10، السعة محسوبة على أساس التسارع الزاوي الأقصى، قيمة الذروة إلى الذروة 1 درجة. |
||||||||
|
|
