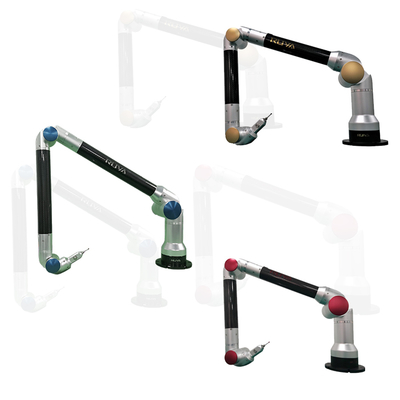

آلة قياس المنسقات ذات الذراع المنسقة ذات الدقة العالية CMM RA535

وصف المنتج

أجهزة القياس المحمولة من سلسلة RA5 CMMيستخدم بشكل رئيسي في قياس دقة خط إنتاج السيارات ، مصنع صيانة الطائرات ، مصنع بناء السفن ، مصنع المحركات ، مصنع المحركات ، ورشة عمل تصنيع القالب ، الخ.

دقة الاختبار (وفقًا للإحداثيات المعيارية الدولية المشتركة B89.4.22-2004):

(1) طريقة اختبار التكرار في نقطة واحدة: The standard probe placed in the nest cone in the direction from multiple single-point data collected by the software to calculate the point to the standard deviation and the cone of each point (single point) average standard deviation of the centerتستخدم هذه الطريقة لاختبار وقياس إمكانية تكرار المعدات.

(2) أساليب قياس طول الدقة المكانية: نطاق القياس، الذي يقاس بطول قياسي للفحص مضاعف عدة مرات قيمة طول الجهاز القياسي،نتائج القياس مع القيمة النظرية للصرف المعياري بين الأجهزة على أنها الاختلاف المعياريإذا كان 95% من نتائج القياس ضمن دقة المعايرة، والانحراف المعياري من مستوى الثقة ± 2σ تلبية، هذا الوسيلة كمعايير الدقة عامة نظام قياس الجودة

الكشف عن الخصائص الهندسية

1قياس الخصائص الهندسية على قطعة العمل و من خلال الإسقاط و التقاطع ، يتم تثبيت الخصائص الهندسية القائمة لإنشاء خصائص جديدة

2تحليل الأبعاد المكانية بسرعة مثل المسافات والزوايا بين الخصائص الهندسية.

3يمكن تخصيص نظام الإحداثيات من خلال النقاط والخطوط والأسطح، ويمكن وضع علامة على الأبعاد الخطية.

الكشف عن التسامح الهندسي GD&T

يوفر برنامج القياس أدوات GD&T لتقييم tolerances الشكل والموقف من الخصائص الهندسية. على سبيل المثال الرأسية، والتوازي، والسطحية، والأسطوانية، والقوسية، والميل,الموقف، الخ

المقارنة بين النموذج ثلاثي الأبعاد والكائن الفعلي

البرنامج متوافق مع العديد من تنسيقات البيانات ثلاثية الأبعاد ويوفر العديد من طرق محاذاة الإحداثيات.يمكن أن يقارن تلقائيًا بين الخصائص الهندسية المقاسة وبيانات نقاط السطح مع القيم النظرية على النموذج ثلاثي الأبعاد، وتوفير تقارير رسمية تحليل الأخطاء.

تقرير الاختبار

يمكن إنتاج تقارير الاختبار بسرعة في تنسيقات PDF و Excel و mht.

وظيفة تخصيص تقرير التفتيش قوية ، وتقرير الناتج مريح وسريع ، مع الصور والنصوص.

حقول التطبيق:تستخدم في خطوط إنتاج السيارات والطيران والفضاء وبناء السفن وتصنيع الأجهزة التفتيشية وتصنيع القالب، الخ.

معايير المنتج

الملحقات الاختيارية
