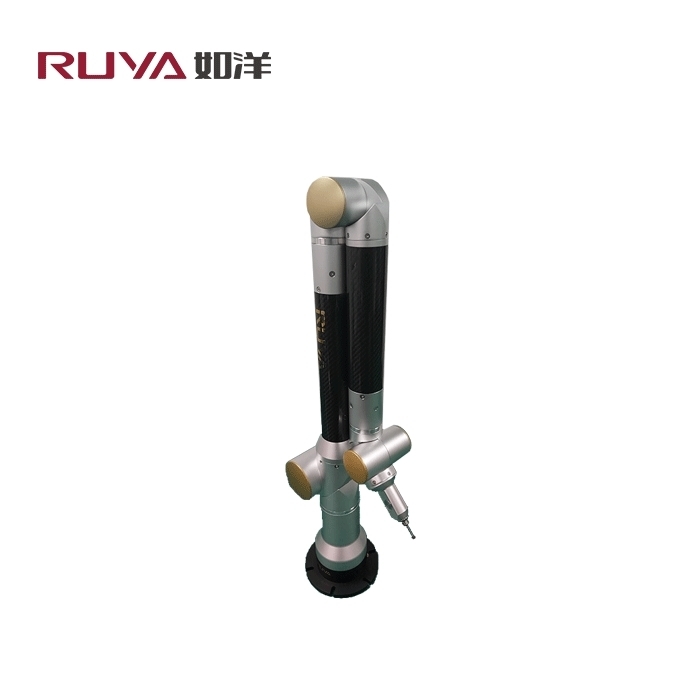

آلة قياس CMM RA520 المحمولة عالية الدقة ذراع قياس ثلاثية الأبعاد ذراع مفصلة آلة قياس التنسيق

آلة قياس CMM RA520 المحمولة عالية الدقة ذراع قياس ثلاثية الأبعاد ذراع مفصلة آلة قياس التنسيق

اسم العلامة التجارية:	RUYA
رقم الطراز:	RA520
الـ MOQ:	1 pc
السعر:	قابل للتفاوض
وقت التسليم:	5-10 working days
شروط الدفع:	T/T

معلومات مفصلة

وصف المنتج

معلومات مفصلة

Place of Origin:

China

إصدار الشهادات:

ISO 9001

Accuracy:

0.045mm

Repeatability:

0.032mm

Packaging Details:

Flight case + Wooden box

Supply Ability:

1-10 pieces，2 weeks

وصف المنتج

آلة قياس CMM RA520 المحمولة عالية الدقة ذراع قياس ثلاثية الأبعاد ذراع مفصلة آلة قياس التنسيق

وصف المنتج

وخصائصها الرئيسية هي:

1يتم استخدام مكشف دقة عالية مطلقة لضمان دقة واستقرار الجهاز ، وليس هناك حاجة للعثور على تغيير عند بدء التشغيل ؛

2باستخدام حلقات انزلاق موصلة ذات جودة عسكرية، يمكن أن تدور جميع المفاصل إلى حد لا نهاية؛

3.الإنترنت بسيط ومريح ، مجرد توصيل إلى الكمبيوتر من خلال كابل USB ؛

4مجموعة واسعة من درجات حرارة العمل ، يمكن استخدامها بشكل موثوق في درجة حرارة المحيط من 10 °C-40 °C ؛

5.جسم ذراع أنبوب ألياف الكربون الطيرانية، خفيفة الوزن وتشوه صغير، تلبية احتياجات القياس في أي وقت وفي أي مكان (وزن 7 كجم فقط) ؛6المفاصل القياسية المصنعة عن طريق فتح القالب تجعل عملية العمل مستقرة للغاية
7يمكن تجهيزه بوحدة بطارية لإكمال القياس في الموقع دون إمدادات الطاقة لتجنب فقدان البيانات الناجمة عن انقطاع الطاقة المفاجئ.
8مجموعة متنوعة من مكونات التثبيت ومجموعة كاملة من مسبار رينيشاو متاحة للاستبدال السهل
9. مع مجموعة متنوعة من طرق التثبيت ؛ يمكن أن تحقق القياس السريع في الموقع ؛

الكشف عن الخصائص الهندسية

1قياس الخصائص الهندسية على قطعة العمل و من خلال الإسقاط و التقاطع ، يتم تثبيت الخصائص الهندسية القائمة لإنشاء خصائص جديدة

2تحليل الأبعاد المكانية بسرعة مثل المسافات والزوايا بين الخصائص الهندسية.

3يمكن تخصيص نظام الإحداثيات من خلال النقاط والخطوط والأسطح، ويمكن وضع علامة على الأبعاد الخطية.

الكشف عن التسامح الهندسي GD&T

يوفر برنامج القياس أدوات GD&T لتقييم tolerances الشكل والموقف من الخصائص الهندسية. على سبيل المثال الرأسية، والتوازي، والسطحية، والأسطوانية، والقوسية، والميل,الموقف، الخ

المقارنة بين النموذج ثلاثي الأبعاد والكائن الفعلي

البرنامج متوافق مع العديد من تنسيقات البيانات ثلاثية الأبعاد ويوفر العديد من طرق محاذاة الإحداثيات.يمكن أن يقارن تلقائيًا بين الخصائص الهندسية المقاسة وبيانات نقاط السطح مع القيم النظرية على النموذج ثلاثي الأبعاد، وتوفير تقارير رسمية تحليل الأخطاء.

تقرير الاختبار

يمكن إنتاج تقارير الاختبار بسرعة في تنسيقات PDF و Excel و mht.

وظيفة تخصيص تقرير التفتيش قوية ، وتقرير الناتج مريح وسريع ، مع الصور والنصوص.

حقول التطبيق:تستخدم في خطوط إنتاج السيارات والطيران والفضاء وبناء السفن وتصنيع الأجهزة التفتيشية وتصنيع القالب، الخ.

معايير المنتج

مواصفات سلسلة RA5
النموذج	نطاق القياس المكاني/م	خطأ إشارة طول الفضاء/ملم	اتساق قياس إحداثيات المحور الواحد / ملم
RA515	1.5m	0.035ملم	0.025ملم
RA520	2.0m	0.045ملم	0.032ملم
RA525	2.5m	0.060ملم	0.035ملم
RA530	3.0m	0.080ملم	0.056ملم
RA535	3.5m	0.100ملم	0.071ملم

الملحقات الاختيارية

آلة قياس CMM RA520 المحمولة عالية الدقة ذراع قياس ثلاثية الأبعاد ذراع مفصلة آلة قياس التنسيق 1

آلة قياس CMM RA520 المحمولة عالية الدقة ذراع قياس ثلاثية الأبعاد ذراع مفصلة آلة قياس التنسيق 2

آلة قياس CMM RA520 المحمولة عالية الدقة ذراع قياس ثلاثية الأبعاد ذراع مفصلة آلة قياس التنسيق 3

آلة قياس CMM RA520 المحمولة عالية الدقة ذراع قياس ثلاثية الأبعاد ذراع مفصلة آلة قياس التنسيق 4

آلة قياس CMM RA520 المحمولة عالية الدقة ذراع قياس ثلاثية الأبعاد ذراع مفصلة آلة قياس التنسيق 5

آلة قياس CMM RA520 المحمولة عالية الدقة ذراع قياس ثلاثية الأبعاد ذراع مفصلة آلة قياس التنسيق 6

آلة قياس CMM RA520 المحمولة عالية الدقة ذراع قياس ثلاثية الأبعاد ذراع مفصلة آلة قياس التنسيق 7

آلة قياس CMM RA520 المحمولة عالية الدقة ذراع قياس ثلاثية الأبعاد ذراع مفصلة آلة قياس التنسيق 8
