RUYA RA515 آلة قياس إحداثيات الذراع المفصلية عالية الدقة بدقة 0.035 مم ونطاق قياس 1.5 متر

RUYA RA515 آلة قياس إحداثيات الذراع المفصلية عالية الدقة بدقة 0.035 مم ونطاق قياس 1.5 متر

اسم العلامة التجارية:	RUYA
رقم الطراز:	RA515
الـ MOQ:	1 pc
سعر:	قابل للتفاوض
وقت التسليم:	5-10 working days
شروط الدفع:	T/T

معلومات مفصلة

وصف المنتج

معلومات مفصلة

Place of Origin:

China

إصدار الشهادات:

ISO 9001

0.035mm

التكرار:

0.025mm

Packaging Details:

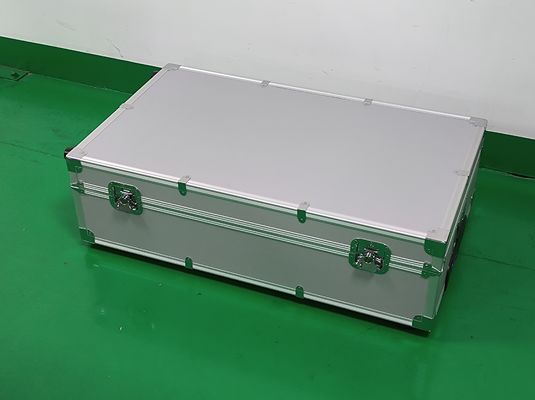

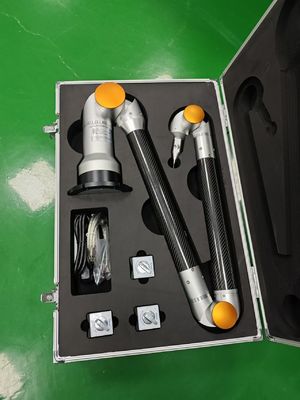

Flight case + Wooden box

Supply Ability:

1-10 pieces，2 weeks

إبراز:

ذراع قياس ثلاثية الأبعاد المحمولة

آلة قياس الدقة العالية

آلة قياس الإحداثيات CMM المحمولة

وصف المنتج

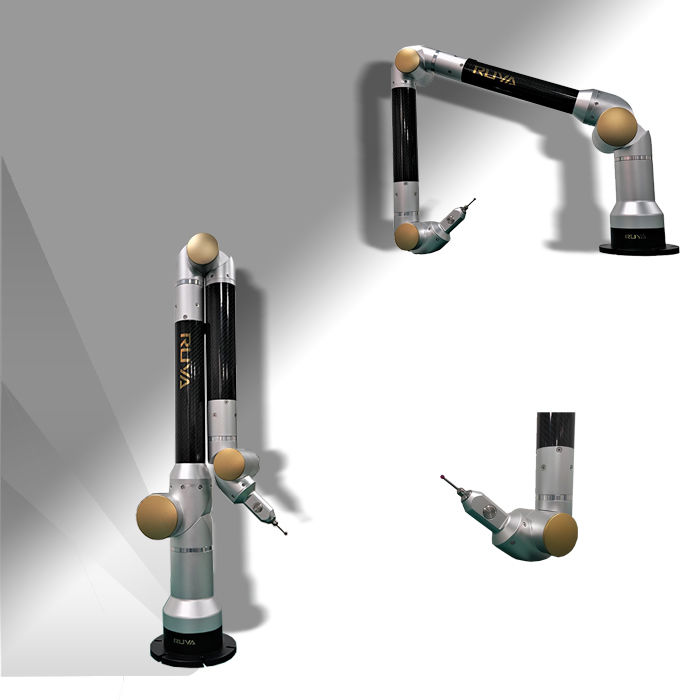

RUYA RA515 ذراع مفصلة آلة قياس التنسيقات CMM المحمولة ذراع قياس ثلاثية الأبعاد عالية الدقة

لمحة عامة عن المنتج

تكوين الجهاز:

منصة ثابتة
الوقاية المغناطيسية (أو كوب امتصاص، ثلاثي الأقدام)
جهاز قياس مضيف
الحاسوب والبرمجيات
مجموعة رأس القياس

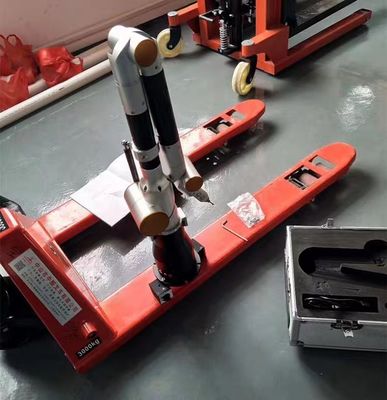

أثناء عمليات القياس يجب أن يكون النظام ثابتًا على المنصة (لا يلزم التسوية ،ولكن يجب أن يبقى الموقف النسبي بين آلة القياس وقطعة العمل ثابتًا طوال عملية القياس بأكملها)يتم تأمين الوحدة الرئيسية باستخدام أكواب امتصاص أو مسامير، مع جهاز الكمبيوتر المحمول متصلة عن طريق كابل إشارة USB.البرنامج يتعامل مع اكتساب ومعالجة بيانات القياس جنبا إلى جنب مع توليد تقارير القياس الشاملة.

قدرات القياس

الكشف عن الخصائص الهندسية

قياس الخصائص الهندسية على قطع العمل وتوليد خصائص جديدة من خلال الإسقاط وتقاطع العناصر الهندسية القائمة
تحليل سريع للأبعاد المكانية بما في ذلك المسافات والزوايا بين الخصائص الهندسية
إنشاء نظام إحداثيات مخصص باستخدام النقاط والخطوط والأسطح مع إمكانات وضع علامات على الأبعاد الخطية

الكشف عن التسامح الهندسي GD&T

يوفر برنامج القياس أدوات شاملة GD&T لتقييم شكل وموقف تحملات من الخصائص الهندسية، بما في ذلك الرأسية، والتوازي، والسطحية، والأسطوانية، والقواسي،الميل، الموقف، وأكثر من ذلك.

مقارنة النموذج ثلاثي الأبعاد مع الكائن الفعلي

Software compatibility with multiple 3D data formats and various coordinate alignment methods enables automatic comparison of measured geometric features and surface point data with theoretical values from 3D models، وتوفير تقارير رسمية تفصيلية تحليل الأخطاء.

تقارير الاختبار

إنتاج سريع لتقارير الاختبار في تنسيقات PDF و Excel و MHT. وظيفة تخصيص تقارير التفتيش القوية توفر سهولة،تقارير سريعة مع وثائق نصية ورسومية شاملة.

مجالات التطبيق

خطوط إنتاج السيارات والطيران والفضاء وبناء السفن وتصنيع الأجهزة التفتيشية وتصنيع القالب والتطبيقات الصناعية ذات الصلة.

مواصفات المنتج

النموذج	نطاق القياس المكاني	خطأ إشارة طول الفضاء	اتساق قياس إحداثيات المحور الواحد
RA515	1.5m	0.035ملم	0.025ملم
RA520	2.0m	0.045ملم	0.032ملم
RA525	2.5m	0.060ملم	0.035ملم
RA530	3.0m	0.080ملم	0.056ملم
RA535	3.5m	0.100ملم	0.071ملم

الملحقات الاختيارية
