| اسم العلامة التجارية: | RUYA |
| رقم الطراز: | RA515 |
| الـ MOQ: | 1 pc |
| السعر: | قابل للتفاوض |
| وقت التسليم: | 5-10 working days |
| شروط الدفع: | T/T |

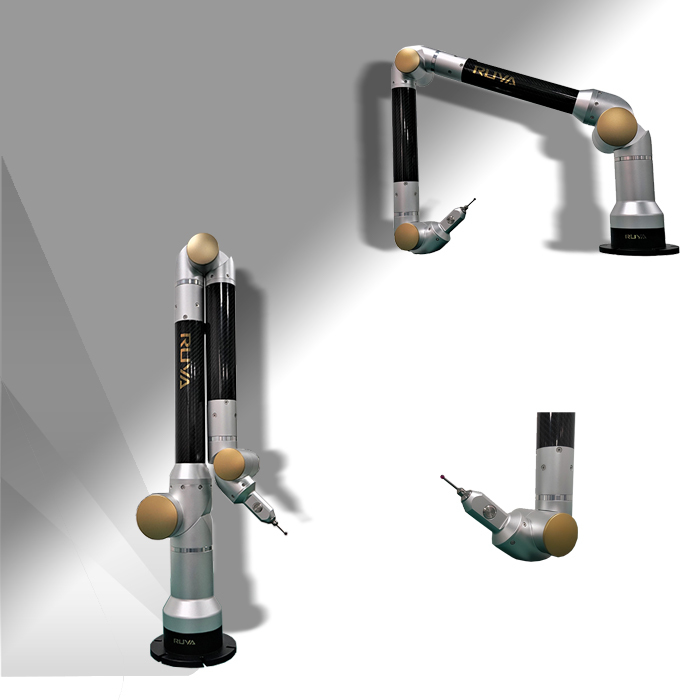

RUYA RA515 آلة قياس الإحداثيات بذراع مفصلية CMM محمولة ثلاثية الأبعاد عالية الدقة
وصف المنتج
كشف الميزات الهندسية
1. قياس الميزات الهندسية على قطعة العمل. ومن خلال الإسقاط والتقاطع، يتم تجميع الميزات الهندسية الموجودة لإنشاء ميزات جديدة.
2. تحليل الأبعاد المكانية بسرعة مثل المسافات والزوايا بين الميزات الهندسية.
3. يمكن تخصيص نظام الإحداثيات من خلال النقاط والخطوط والأسطح، ويمكن تمييز الأبعاد الخطية.
كشف التسامح الهندسي GD&T
يوفر برنامج القياس أدوات GD&T لتقييم التفاوتات في الشكل والموضع للميزات الهندسية. على سبيل المثال، التعامد، والتوازي، والتسطيح، والأسطوانية، والتوافق المحوري، والميل، والموضع، وما إلى ذلك.
المقارنة بين النموذج ثلاثي الأبعاد والكائن الفعلي
البرنامج متوافق مع تنسيقات بيانات ثلاثية الأبعاد متعددة ويوفر طرق محاذاة إحداثيات متعددة. يمكنه تلقائيًا مقارنة الميزات الهندسية المقاسة وبيانات نقاط السطح بالقيم النظرية على النموذج ثلاثي الأبعاد، وتوفير تقارير رسومية لتحليل الأخطاء.
تقرير الاختبار
يمكن إخراج تقارير الاختبار بتنسيقات PDF و Excel و mht بسرعة.
وظيفة تخصيص تقرير الفحص قوية، والتقرير الناتج مريح وسريع، مع الصور والنصوص.
مجالات التطبيق:تستخدم في خط إنتاج السيارات، والفضاء، وبناء السفن، وتصنيع أدوات الفحص، وتصنيع القوالب، وما إلى ذلك.
معلمات المنتج
| مواصفات سلسلة RA5 | |||
| الموديل | نطاق القياس المكاني/م | خطأ الإشارة لطول الفضاء/مم | اتساق قياس الإحداثيات أحادي المحور/مم |
| RA515 | 1.5 م | 0.035 مم | 0.025 مم |
| RA520 | 2.0 م | 0.045 مم | 0.032 مم |
| RA525 | 2.5 م | 0.060 مم | 0.035 مم |
| RA530 | 3.0 م | 0.080 مم | 0.056 مم |
| RA535 | 3.5 م | 0.100 مم | 0.071 مم |
الملحقات الاختيارية:
فيديو
فيديو
فيديو
فيديو
فيديو
فيديو
|
| اسم العلامة التجارية: | RUYA |
| رقم الطراز: | RA515 |
| الـ MOQ: | 1 pc |
| السعر: | قابل للتفاوض |

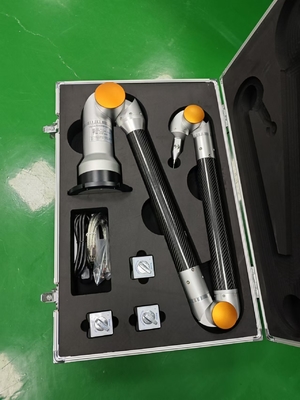

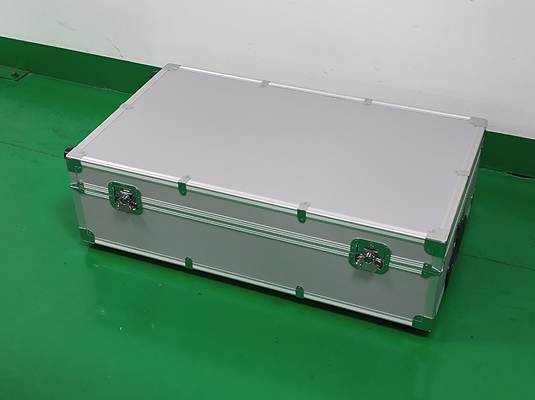

| تفاصيل التعبئة: | Flight case + Wooden box |
| شروط الدفع: | T/T |
RUYA RA515 آلة قياس الإحداثيات بذراع مفصلية CMM محمولة ثلاثية الأبعاد عالية الدقة
وصف المنتج
كشف الميزات الهندسية
1. قياس الميزات الهندسية على قطعة العمل. ومن خلال الإسقاط والتقاطع، يتم تجميع الميزات الهندسية الموجودة لإنشاء ميزات جديدة.
2. تحليل الأبعاد المكانية بسرعة مثل المسافات والزوايا بين الميزات الهندسية.
3. يمكن تخصيص نظام الإحداثيات من خلال النقاط والخطوط والأسطح، ويمكن تمييز الأبعاد الخطية.
كشف التسامح الهندسي GD&T
يوفر برنامج القياس أدوات GD&T لتقييم التفاوتات في الشكل والموضع للميزات الهندسية. على سبيل المثال، التعامد، والتوازي، والتسطيح، والأسطوانية، والتوافق المحوري، والميل، والموضع، وما إلى ذلك.
المقارنة بين النموذج ثلاثي الأبعاد والكائن الفعلي
البرنامج متوافق مع تنسيقات بيانات ثلاثية الأبعاد متعددة ويوفر طرق محاذاة إحداثيات متعددة. يمكنه تلقائيًا مقارنة الميزات الهندسية المقاسة وبيانات نقاط السطح بالقيم النظرية على النموذج ثلاثي الأبعاد، وتوفير تقارير رسومية لتحليل الأخطاء.
تقرير الاختبار
يمكن إخراج تقارير الاختبار بتنسيقات PDF و Excel و mht بسرعة.
وظيفة تخصيص تقرير الفحص قوية، والتقرير الناتج مريح وسريع، مع الصور والنصوص.
مجالات التطبيق:تستخدم في خط إنتاج السيارات، والفضاء، وبناء السفن، وتصنيع أدوات الفحص، وتصنيع القوالب، وما إلى ذلك.
معلمات المنتج
| مواصفات سلسلة RA5 | |||
| الموديل | نطاق القياس المكاني/م | خطأ الإشارة لطول الفضاء/مم | اتساق قياس الإحداثيات أحادي المحور/مم |
| RA515 | 1.5 م | 0.035 مم | 0.025 مم |
| RA520 | 2.0 م | 0.045 مم | 0.032 مم |
| RA525 | 2.5 م | 0.060 مم | 0.035 مم |
| RA530 | 3.0 م | 0.080 مم | 0.056 مم |
| RA535 | 3.5 م | 0.100 مم | 0.071 مم |
