| اسم العلامة التجارية: | RUYA |
| رقم الطراز: | 2DT450GZ |
| الـ MOQ: | 1 مجموعة |
| سعر: | قابل للتفاوض |
| وقت التسليم: | 3-4 شهور |
| شروط الدفع: | T/T |

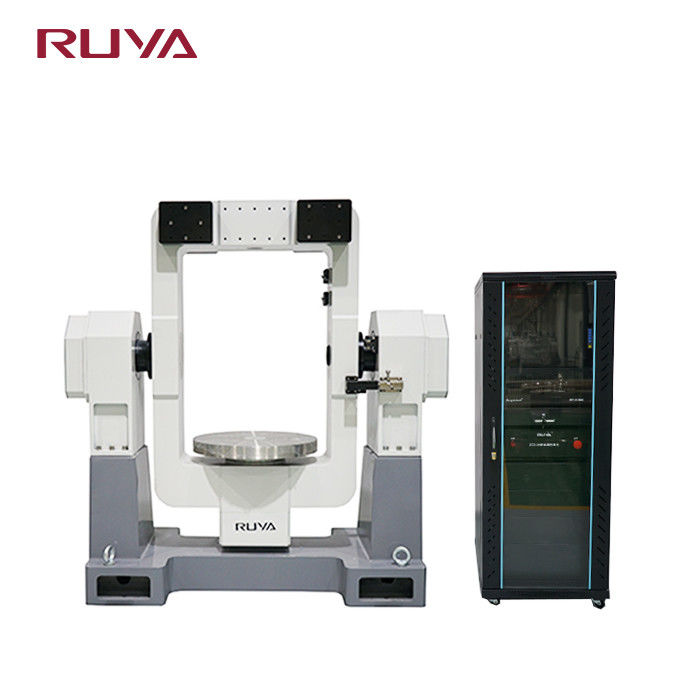

إن القرص الدوار للتتبع ثنائي المحور 2DT450GZ عبارة عن معدات اختبار ثنائية الأبعاد عالية الدقة تتميز بنظام حركة مزدوج درجة الحرية على محوري السمت (X) والميل (Y). يحاكي هذا النظام المتقدم بدقة مسارات الحركة المعقدة ويعتمد تصميم سطح الطاولة المتوافق مع المكونات الدقيقة المختلفة. يستخدم على نطاق واسع في السيناريوهات التجريبية بما في ذلك معايرة الموقع، واختبار تأرجح المعدل، والتتبع الديناميكي، ويوفر هذا الجهاز أداءً مستقرًا وموثوقًا للبحث العلمي والفضاء والمجالات الأخرى الصعبة. إنه بمثابة منصة مثالية لمحاكاة الحركة عالية الأداء والتحقق الوظيفي.
| مواصفة | قيمة |
|---|---|
| وزن الحمل | 30 كجم |
| قطر الطاولة | Ф450mm |
| تسطيح الطاولة | 0.02 ملم |
| نفاذ الجدول | 0.02 ملم |
| دقة الدوران للمحور المزدوج | ±3″ |
| عمودي المحور المزدوج | ±3″ |
| تقاطع ثنائي المحور | كرة قطرها Ф0.5mm |
| خطأ في تحديد الموضع للموضع الزاوي | الإطار الخارجي: ±3″ الإطار الداخلي: ±2″ |
| تحديد المواقع التكرار من الموقف الزاوي | ±1.5″ |
| نطاق السعر | الإطار الداخلي: 0.001 درجة / ثانية ~ 15 درجة / ثانية الإطار الخارجي: 0.001 درجة / ثانية ~ 15 درجة / ثانية |
| نطاق زاوية الروتاري | الإطار الخارجي: ±90 درجة الإطار الداخلي: ±170° |
| دقة المعدل | ω≥1°/s: 2*10⁻³ (متوسط 1°) 1°/s<ω<10°/s: 2*10⁻⁴ (متوسط 10°) ω≥10°/s: 2*10⁻⁵ (متوسط 360 درجة) |
| أقصى تسارع زاوي | الإطار الداخلي: ≥50°/s² الإطار الخارجي: ≥50°/s² |
| وزن | 380 كجم |
فيديو
|
| اسم العلامة التجارية: | RUYA |
| رقم الطراز: | 2DT450GZ |
| الـ MOQ: | 1 مجموعة |
| سعر: | قابل للتفاوض |
| تفاصيل التعبئة: | صندوق خشبي |
| شروط الدفع: | T/T |
إن القرص الدوار للتتبع ثنائي المحور 2DT450GZ عبارة عن معدات اختبار ثنائية الأبعاد عالية الدقة تتميز بنظام حركة مزدوج درجة الحرية على محوري السمت (X) والميل (Y). يحاكي هذا النظام المتقدم بدقة مسارات الحركة المعقدة ويعتمد تصميم سطح الطاولة المتوافق مع المكونات الدقيقة المختلفة. يستخدم على نطاق واسع في السيناريوهات التجريبية بما في ذلك معايرة الموقع، واختبار تأرجح المعدل، والتتبع الديناميكي، ويوفر هذا الجهاز أداءً مستقرًا وموثوقًا للبحث العلمي والفضاء والمجالات الأخرى الصعبة. إنه بمثابة منصة مثالية لمحاكاة الحركة عالية الأداء والتحقق الوظيفي.
| مواصفة | قيمة |
|---|---|
| وزن الحمل | 30 كجم |
| قطر الطاولة | Ф450mm |
| تسطيح الطاولة | 0.02 ملم |
| نفاذ الجدول | 0.02 ملم |
| دقة الدوران للمحور المزدوج | ±3″ |
| عمودي المحور المزدوج | ±3″ |
| تقاطع ثنائي المحور | كرة قطرها Ф0.5mm |
| خطأ في تحديد الموضع للموضع الزاوي | الإطار الخارجي: ±3″ الإطار الداخلي: ±2″ |
| تحديد المواقع التكرار من الموقف الزاوي | ±1.5″ |
| نطاق السعر | الإطار الداخلي: 0.001 درجة / ثانية ~ 15 درجة / ثانية الإطار الخارجي: 0.001 درجة / ثانية ~ 15 درجة / ثانية |
| نطاق زاوية الروتاري | الإطار الخارجي: ±90 درجة الإطار الداخلي: ±170° |
| دقة المعدل | ω≥1°/s: 2*10⁻³ (متوسط 1°) 1°/s<ω<10°/s: 2*10⁻⁴ (متوسط 10°) ω≥10°/s: 2*10⁻⁵ (متوسط 360 درجة) |
| أقصى تسارع زاوي | الإطار الداخلي: ≥50°/s² الإطار الخارجي: ≥50°/s² |
| وزن | 380 كجم |
