| اسم العلامة التجارية: | RUYA |
| رقم الطراز: | 2DT450GZ |
| الـ MOQ: | 1 مجموعة |
| السعر: | قابل للتفاوض |
| وقت التسليم: | 3-4 شهور |
| شروط الدفع: | T/T |

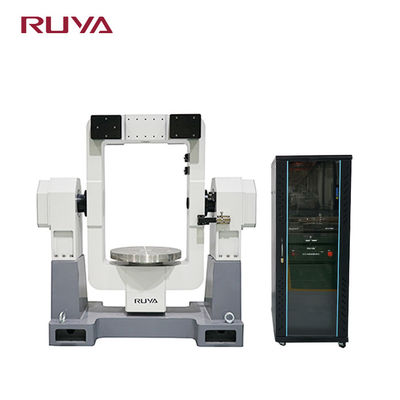

2DT450GZ معدات اختبار حركة الطاولة ذات المحورين
وصف المنتج
لوحة تحريك التتبع ذات المحورين هي معدات اختبار ثنائية الأبعاد عالية الدقة مجهزة بنظام حركة مزدوج درجة الحرية على محور المحور (X) ومحور المزاج (Y) ،والتي يمكن أن تحاكي بدقة مسارات الحركة المعقدة. يعتمد على تصميم سطح الطاولة ومتوافق مع مختلف المكونات والدوائر الدقيقة. يتم استخدامه على نطاق واسع في السيناريوهات التجريبية مثل معايرة الموقف ، اختبار التأرجح السريع ،وتتبع ديناميكيأدائها المستقر والموثوق به يوفر دعم اختبار دقيق للبحوث العلمية والصناعة العسكرية والطيران والفضاء ومجالات أخرىوهي منصة مثالية لمحاكاة الحركة عالية الأداء والتحقق الوظيفي.
معايير المنتج
|
المواصفات |
||
|
1 |
وزن الحمولة |
30 كجم |
|
2 |
قطر الطاولة |
ف450ملم |
|
3 |
مسطحة الطاولة |
0.02ملم |
|
4 |
مخرجات الجدول |
0.02ملم |
|
5 |
دقة الدوران من محورين |
± 3′′ |
|
6 |
عمودية المحورين |
±3′′ |
|
7 |
تقاطع المحورين |
كرة بقطر 0.5 ملم |
|
8
|
خطأ تحديد الموقع في الموقع الزاوي
|
الإطار الخارجي:± 3′′؛ |
|
الإطار الداخلي:± 2′′؛ |
||
|
9 |
إمكانية تكرار الموقع من الموقف الزاوي |
± 1.5′′ |
|
10
|
نطاق المعدل
|
الإطار الداخلي:0.001°/s~15°/s؛ |
|
الإطار الخارجي:0.001°/s~15°/s؛ |
||
|
11
|
نطاق دوران الزاوية
|
الإطار الخارجي: ±90° |
|
الإطار الداخلي: ± 170° |
||
|
12
|
دقة المعدل
|
ω≤1°/s 2×10-3 (1° متوسط) |
|
1°/s≤ω<10°/s 2×10-4 (متوسط 10 درجات) |
||
|
ω≥10°/s 2×10-5 (متوسط 360 درجة) |
||
|
13
|
الحد الأقصى للتسارع الزاوي
|
الإطار الداخلي:≥50°/s2؛ |
|
الإطار الخارجي:≥50°/s2 |
||
|
14 |
الوزن |
380 كجم |
