| اسم العلامة التجارية: | RUYA |
| رقم الطراز: | 3DT400-A |
| الـ MOQ: | 1 مجموعة |
| سعر: | قابل للتفاوض |
| وقت التسليم: | 3-4 شهور |
| شروط الدفع: | T/T |

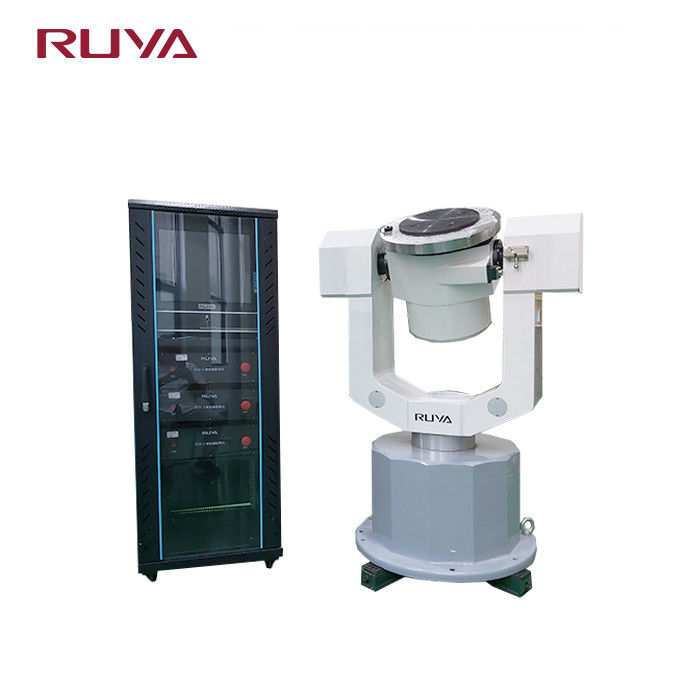

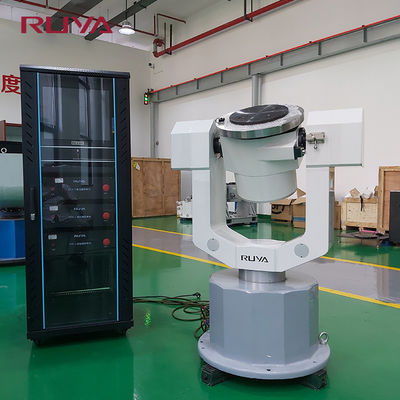

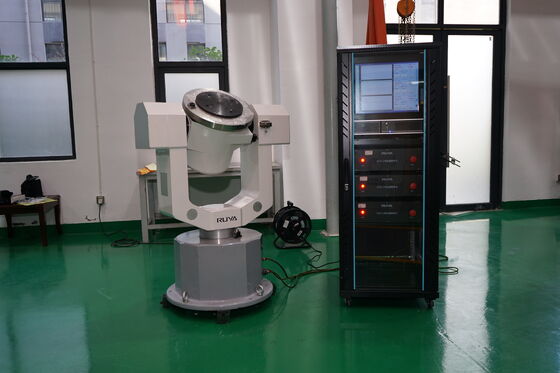

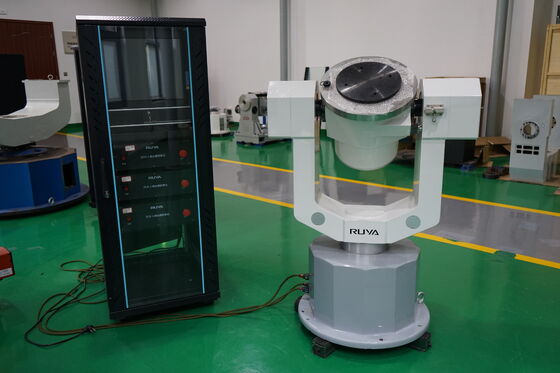

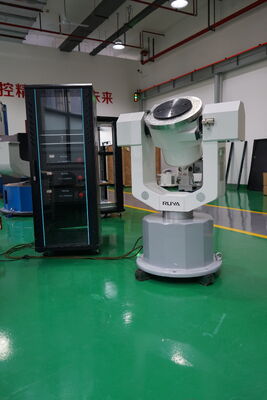

منصة دوارة كهربائية ثلاثية المحاور 3DT400-A بحمولة 30 كجم
وصف المنتج
المنصة الدوارة الكهربائية ثلاثية المحاور هي معدات اختبار عالية الدقة ومتعددة الدرجات من الحرية مع قدرات ربط ثلاثية المحاور لمحور السمت (X) ومحور الميل (Y) ومحور الدوران (Z)، ويمكنها محاكاة حركات الموقف المعقدة بدقة. تعتمد نظام قيادة مؤازر عالي الأداء وتدعم أوضاع تحكم متعددة مثل الموضع والمعدل. وهي مناسبة لاختبار الأداء الديناميكي ومعايرة أنظمة الملاحة بالقصور الذاتي ومعدات توجيه الطيران ومنصات التثبيت الكهروضوئية. تصميمها المعياري متوافق مع أجهزة الاستشعار والأحمال المختلفة، وبالاقتران مع هيكل عالي الصلابة يضمن اهتزازًا منخفضًا ودقة تحديد المواقع عالية التكرار، مما يلبي احتياجات الاختبار عالية المستوى لمعاهد البحوث الصناعية العسكرية.
معلمات المنتج
|
تخصيص |
||
|
1 |
وزن الحمولة |
30 كجم |
|
2 |
قطر الطاولة |
Φ450mm |
|
3 |
تسوية الطاولة |
0.02 مم |
|
4 |
تذبذب الطاولة |
0.02 مم |
|
5 |
دقة دوران المحاور الثلاثة |
±3" |
|
6 |
التعامد للمحاور الثلاثة |
±3" |
|
7 |
تقاطع المحاور الثلاثة |
كرة بقطر Φ0.5 مم |
|
8 |
خطأ تحديد الموضع للزاوية |
±2" |
|
9 |
تكرار تحديد الموضع للزاوية |
±2" |
|
10
|
نطاق المعدل
|
الإطار الداخلي:0.01 درجة/ثانية ~ 300 درجة/ثانية؛ |
|
الإطار الأوسط:0.01 درجة/ثانية ~ 200 درجة/ثانية؛ |
||
|
الإطار الخارجي:0.01 درجة/ثانية ~ 200 درجة/ثانية؛ |
||
|
11
|
دقة المعدل
|
ω≤1 درجة/ثانية، 2×10-3 (1 درجة متوسطة) |
|
1 درجة/ثانية≤ω<10 درجة/ثانية، 2×10-4 (10 درجة متوسطة) |
||
|
ω≥10 درجة/ثانية، 2×10-5 (360 درجة متوسطة) |
||
|
12
|
الحد الأقصى للتسارع الزاوي
|
الإطار الداخلي:≥200 درجة/ثانية² |
|
الإطار الأوسط:≥100 درجة/ثانية² |
||
|
الإطار الخارجي:≥100 درجة/ثانية² |
||
|
13 |
حلقة انزلاق المستخدم |
قابلة للتخصيص |
فيديو
|
|
