| اسم العلامة التجارية: | RUYA |
| رقم الطراز: | 3DT400-A |
| الـ MOQ: | 1 مجموعة |
| سعر: | قابل للتفاوض |
| وقت التسليم: | 3-4 شهور |
| شروط الدفع: | T/T |

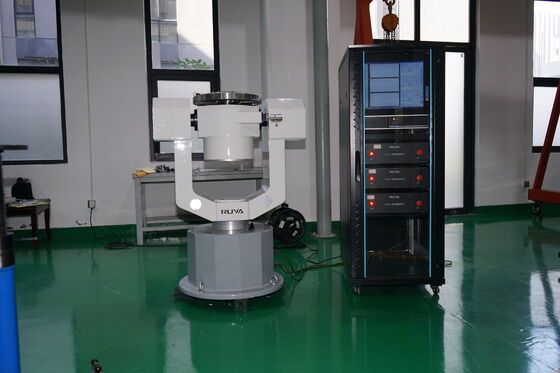

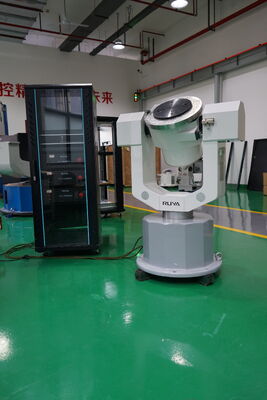

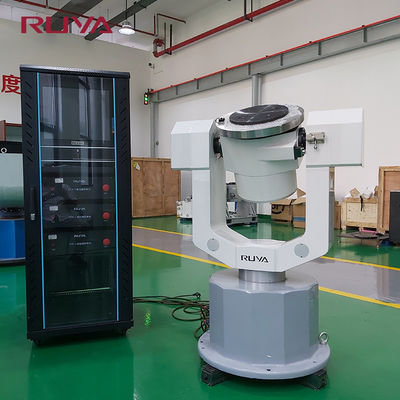

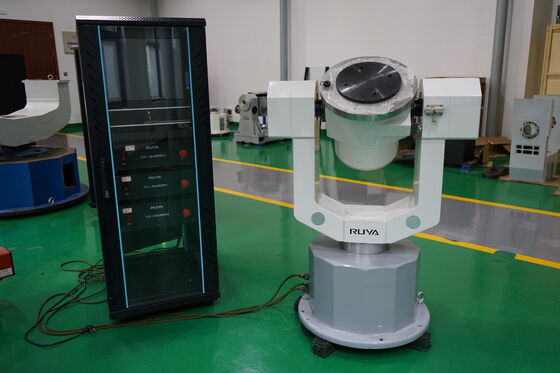

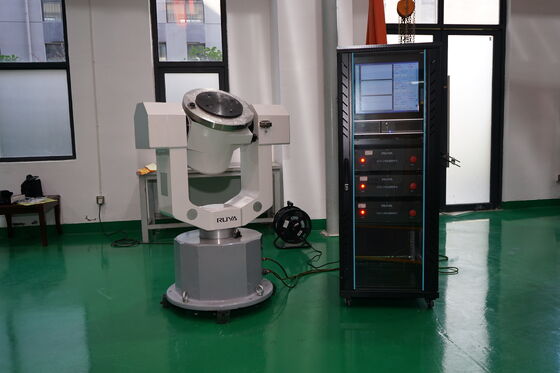

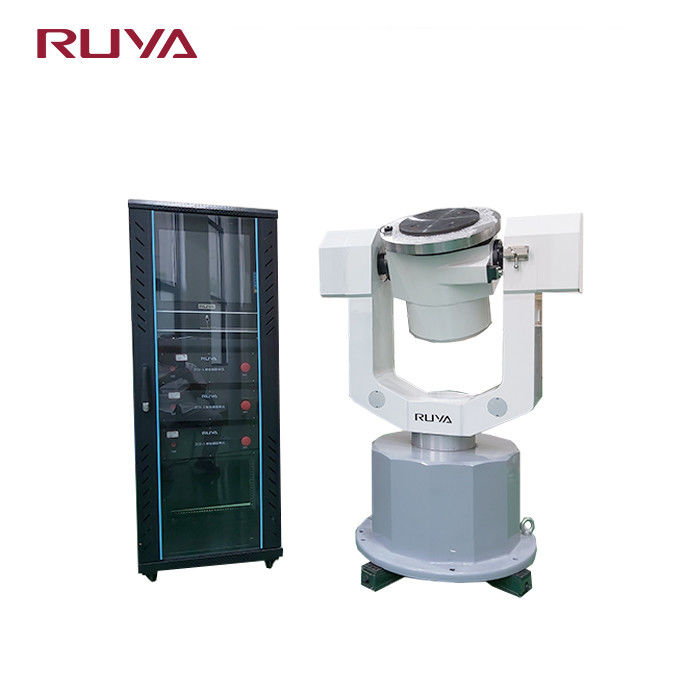

3DT400-A محور ثلاثي الكهربائي هو عالية الدقة، متعددة درجات الحرية معدات الاختبار المصممة لتطبيقات صناعية وأبحاث متطلبة.
يحتوي هذا اللوح الكهربائي ذو الثلاثة محاور على قدرات اتصال شاملة من ثلاث محورات عبر محاور المحور (X) ، والموقع (Y) ، والدوران (Z) ، مما يتيح محاكاة دقيقة لحركات الموقف المعقدة.يتضمن النظام نظام محرك servo عالي الأداء ويدعم أوضاع التحكم المتعددة بما في ذلك التحكم في الموقف والسرعة.
مثالية لاختبار الأداء الديناميكي ومعايرة أنظمة الملاحة الثابتة، ومعدات توجيه الطيران، ومنصات الاستقرار الالكتروني.التصميم الوحدي يضمن التوافق مع مختلف أجهزة الاستشعار والحملات، في حين أن الهيكل عالي الصلابة يضمن اهتزازات منخفضة ودقة تحديد المواقع عالية التكرار ، وتلبية متطلبات الاختبار الصارمة لمؤسسات البحث العلمي.
| المواصفات | القيمة |
|---|---|
| وزن الحمولة | 30 كجم |
| قطر الطاولة | ف450ملم |
| مسطحة الطاولة | 0.02ملم |
| مخرجات الجدول | 0.02ملم |
| دقة الدوران من ثلاثة محاور | ± 3′′ |
| عمودية المحور الثلاثي | ± 3′′ |
| تقاطع ثلاثة محاور | كرة بقطر 0.5 ملم |
| خطأ تحديد الموقع في الموقع الزاوي | ± 2′′ |
| إمكانية تكرار الموقع من الموقف الزاوي | ± 2′′ |
| نطاق المعدل | الإطار الداخلي: 0.01°/s~300°/s الإطار الأوسط: 0.01°/s~200°/s الإطار الخارجي: 0.01°/s~200°/s |
| دقة المعدل | ω≤1°/s: 2*10−3 (متوسط 1°) 1°/s≤ω<10°/s: 2*10−4 (متوسط 10°) ω≥10°/s: 2*10−5 (متوسط 360°) |
| الحد الأقصى للتسارع الزاوي | الإطار الداخلي: ≥200°/s2 الإطار الأوسط: ≥100°/s2 الإطار الخارجي: ≥100°/s2 |
| حلقة الزحف للمستخدم | قابلة للتخصيص |
فيديو
|
| اسم العلامة التجارية: | RUYA |
| رقم الطراز: | 3DT400-A |
| الـ MOQ: | 1 مجموعة |
| سعر: | قابل للتفاوض |
| تفاصيل التعبئة: | صندوق خشبي |
| شروط الدفع: | T/T |
3DT400-A محور ثلاثي الكهربائي هو عالية الدقة، متعددة درجات الحرية معدات الاختبار المصممة لتطبيقات صناعية وأبحاث متطلبة.
يحتوي هذا اللوح الكهربائي ذو الثلاثة محاور على قدرات اتصال شاملة من ثلاث محورات عبر محاور المحور (X) ، والموقع (Y) ، والدوران (Z) ، مما يتيح محاكاة دقيقة لحركات الموقف المعقدة.يتضمن النظام نظام محرك servo عالي الأداء ويدعم أوضاع التحكم المتعددة بما في ذلك التحكم في الموقف والسرعة.
مثالية لاختبار الأداء الديناميكي ومعايرة أنظمة الملاحة الثابتة، ومعدات توجيه الطيران، ومنصات الاستقرار الالكتروني.التصميم الوحدي يضمن التوافق مع مختلف أجهزة الاستشعار والحملات، في حين أن الهيكل عالي الصلابة يضمن اهتزازات منخفضة ودقة تحديد المواقع عالية التكرار ، وتلبية متطلبات الاختبار الصارمة لمؤسسات البحث العلمي.
| المواصفات | القيمة |
|---|---|
| وزن الحمولة | 30 كجم |
| قطر الطاولة | ف450ملم |
| مسطحة الطاولة | 0.02ملم |
| مخرجات الجدول | 0.02ملم |
| دقة الدوران من ثلاثة محاور | ± 3′′ |
| عمودية المحور الثلاثي | ± 3′′ |
| تقاطع ثلاثة محاور | كرة بقطر 0.5 ملم |
| خطأ تحديد الموقع في الموقع الزاوي | ± 2′′ |
| إمكانية تكرار الموقع من الموقف الزاوي | ± 2′′ |
| نطاق المعدل | الإطار الداخلي: 0.01°/s~300°/s الإطار الأوسط: 0.01°/s~200°/s الإطار الخارجي: 0.01°/s~200°/s |
| دقة المعدل | ω≤1°/s: 2*10−3 (متوسط 1°) 1°/s≤ω<10°/s: 2*10−4 (متوسط 10°) ω≥10°/s: 2*10−5 (متوسط 360°) |
| الحد الأقصى للتسارع الزاوي | الإطار الداخلي: ≥200°/s2 الإطار الأوسط: ≥100°/s2 الإطار الخارجي: ≥100°/s2 |
| حلقة الزحف للمستخدم | قابلة للتخصيص |
