| اسم العلامة التجارية: | RUYA |
| رقم الطراز: | 2DTGZ-B |
| الـ MOQ: | 1 مجموعة |
| السعر: | قابل للتفاوض |
| وقت التسليم: | 3-4 شهور |
| شروط الدفع: | T/T |

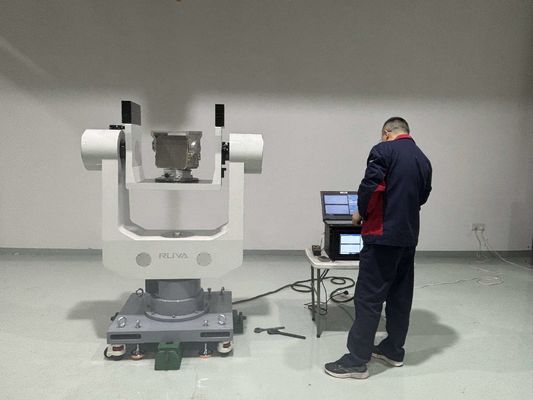

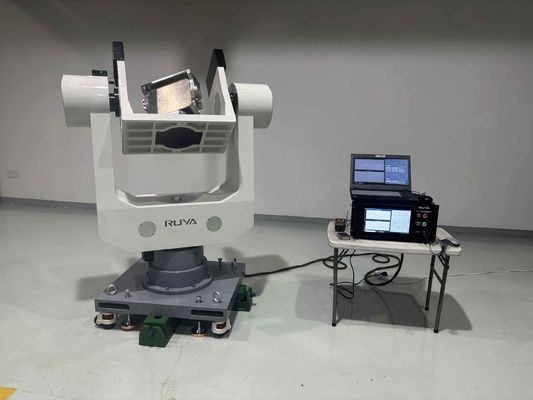

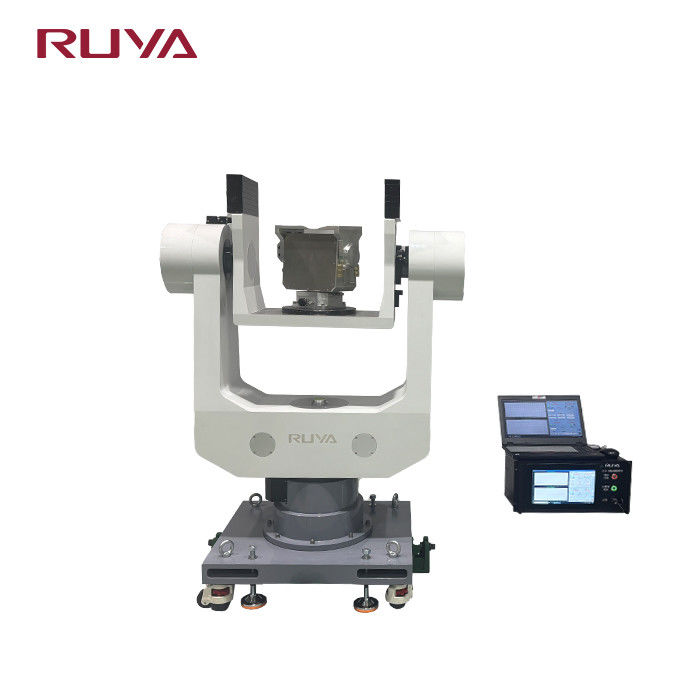

2DTGZ-B محور مزدوج ثنائي الأبعاد تحرك دقة عالية اختبار تتبع اللوحة
وصف المنتج
يستخدم اللوحة المدورة ذات المحورين التتبع تصميم درجة حرية مزدوجة من محور المحور (محور X) ومحور المزاج (محور Y) ،مزودة بنظام تحكم دقيق للقيام باختبار حركة ثنائي الأبعاد عالي الدقةوهي مصممة خصيصًا لمكونات الطيران والفضاء والمعدات الإلكترونية الضوئية وأنظمة الملاحة الثابتة، تدعم تجارب متعددة السيناريوهات مثل محاكاة الهدف، مسح التأرجح، التتبع الديناميكي،و يعيد بنفس الدقة مسارات الحركة المعقدةمزيج من موثوقية درجة عسكرية وأداء مستوى البحث العلمي يلبي تماما احتياجات الاختبار في بيئات عالية الديناميكية،ويساعد على تطوير تقنيات متطورة وتحقق من المعدات.
معايير المنتج
|
المواصفات |
||
|
1 |
وزن الحمولة |
50 كجم |
|
2 |
حجم الحمولة |
300ملم × 300ملم × 200ملم |
|
3 |
دقة الدوران من محورين |
±3′′ |
|
4 |
عمودية المحورين |
±3′′ |
|
5 |
تقاطع المحورين |
كرة بقطر 0.5 ملم |
|
6
|
خطأ تحديد الموقع في الموقع الزاوي
|
الإطار الخارجي:± 15′′؛ |
|
الإطار الداخلي:± 15′′؛ |
||
|
7 |
إمكانية تكرار الموقع من الموقف الزاوي |
± 15′′ |
|
8
|
نطاق المعدل
|
الإطار الداخلي:0.001°/s~15°/s؛ |
|
الإطار الخارجي:0.001°/s~15°/s؛ |
||
|
9
|
نطاق دوران الزاوية
|
الإطار الخارجي:0-360 درجة |
|
الإطار الداخلي:-50°~+50° |
||
|
10
|
دقة المعدل
|
ω≤1°/s 2×10-3 (1° متوسط) |
|
1°/s≤ω<10°/s 2×10-4 (متوسط 10 درجات) |
||
|
ω≥10°/s 2×10-5 (متوسط 360 درجة) |
||
|
11
|
الحد الأقصى للتسارع الزاوي
|
الإطار الداخلي:≥10°/s2 |
|
الإطار الخارجي:≥10°/s2 |
||
فيديو
فيديو
فيديو
|
