| اسم العلامة التجارية: | RUYA |
| رقم الطراز: | 3DT500-AH |
| الـ MOQ: | 1 مجموعة |
| السعر: | قابل للتفاوض |
| وقت التسليم: | 3-4 شهور |
| شروط الدفع: | T/T |

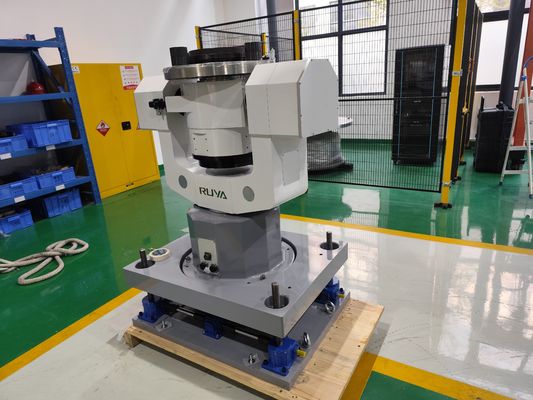

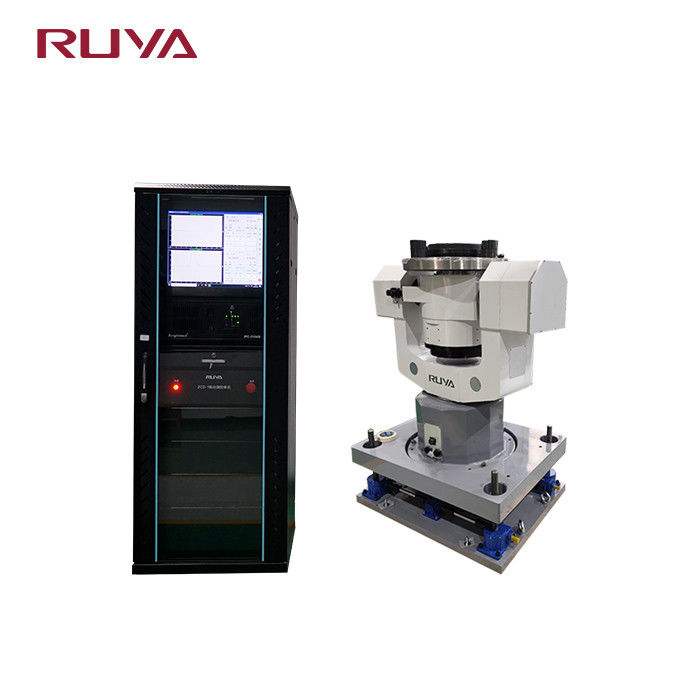

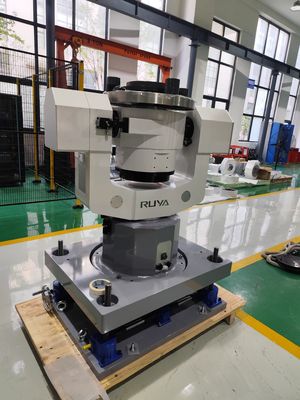

3DT500-AH ثلاثي المحور الكهربائي رفع turntable
وصف المنتج
طاولة التحريك الكهربائية الرفعية ذات المحور الثلاثي هي معدات عالية الدقة التي تدمج وظائف الدوران والرفع. يدعم حركة مستقلة من المحور الثلاثة من الطول والدوران والانحناء.مقترنة بوحدة الرفع الكهربائية، يمكن أن يدرك تعديل مرن متعدد الأبعاد. يتم استخدامه على نطاق واسع في اختبار المكونات الفضائية ، محاكاة الأهداف العسكرية ، تجارب البحوث العلمية ،الأتمتة الصناعية ومجالات أخرى لتلبية احتياجات تحديد المواقع والتحكم في الحركة في السيناريوهات المعقدةإن استقرارها العالي واستجابتها الدقيقة وتصميمها الوحدي يوفر للمستخدمين حلول فعالة وموثوقة لتسهيل الاختبار الدقيق والإنتاج الآلي.
معايير المنتج
|
المواصفات |
||
|
1 |
وزن الحمولة |
50 كجم |
|
2 |
قطر الطاولة |
ف500ملم |
|
3 |
مسطحة الطاولة |
0.02ملم |
|
4 |
مخرجات الجدول |
0.02ملم |
|
5 |
دقة الدوران من ثلاثة محاور |
±3′′ |
|
6 |
عمودية المحور الثلاثي |
±3′′ |
|
7 |
تقاطع ثلاثة محاور |
كرة بقطر 0.5 ملم |
|
8 |
خطأ تحديد الموقع في الموقع الزاوي |
± 5′′ |
|
9 |
إمكانية تكرار الموقع من الموقف الزاوي |
± 2′′ |
|
10
|
نطاق المعدل
|
الإطار الداخلي:0.01°/s~100°/s؛ |
|
الإطار الأوسط:0.01°/s~100°/s؛ |
||
|
الإطار الخارجي:0.01°/s~50°/s؛ |
||
|
11
|
دقة المعدل
|
ω≤1°/s 2×10-3 (1° متوسط) |
|
1°/s≤ω<10°/s 2×10-4 (متوسط 10 درجات) |
||
|
ω≥10°/s 2×10-5 (متوسط 360 درجة) |
||
|
12
|
الحد الأقصى للتسارع الزاوي
|
الإطار الداخلي:≥150°/s2 |
|
الإطار الأوسط:≥100°/s2 |
||
|
الإطار الخارجي:≥50°/s2 |
||
|
13 |
نطاق رفع |
0~200ملم |
|
14 |
حلقة الزحف للمستخدم |
قابلة للتخصيص |
|
|
