| اسم العلامة التجارية: | RUYA |
| رقم الطراز: | 2-STGZ100 |
| الـ MOQ: | 1 مجموعة |
| السعر: | قابل للتفاوض |
| وقت التسليم: | 3-4 شهور |
| شروط الدفع: | T/T |

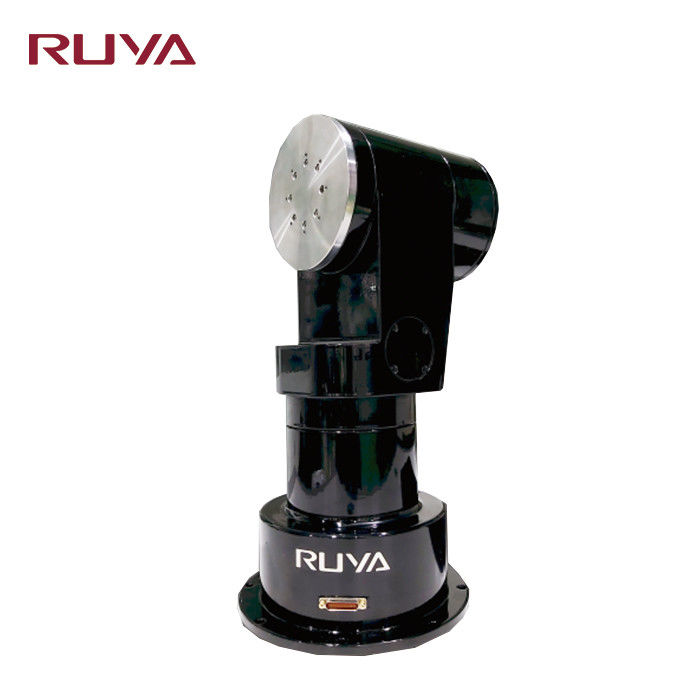

2-STGZ100 محرك تحويل تتبع الحمل الخفيف
وصف المنتج
يستخدم منصة التدوير لتتبع الحمل الخفيف محور مسافة ذراع واحدة ومحور أفقي دوار. العدسة البصرية التي يحملها قطرها 100 مم فقط ويزن أقل من 10 كجم.يتم دفع دوران turntable مباشرة بواسطة محرك، ويتعين تحديد الواجهة الميكانيكية بين المحرك ونظام العمود بالتنسيق مع وحدة أبحاث المحرك.
يمكن استخدام هذا اللوح المتحرك للتعليق الطائرة بدون طيار.
معايير المنتج
|
المواصفات |
||
|
1 |
وزن الحمولة |
10 كجم |
|
2
|
نطاق دوران الزاوية
|
الحد الأقصى:± 170 درجة |
|
الطوق:± 80 درجة |
||
|
3 |
دقة الدوران من محورين |
± 3′′ |
|
4 |
خطأ تحديد الموقع في الموقع الزاوي |
± 3′′ |
|
5 |
إمكانية تكرار الموقع من الموقف الزاوي |
± 2′′ |
|
6 |
حل الموقف الزاوي |
0.0001 درجة |
|
7
|
دقة المعدل
|
ω≤1°/s 2×10-3 (1° متوسط) |
|
1°/s≤ω<10°/s 2×10-4 (متوسط 10 درجات) |
||
|
ω≥10°/s 2×10-5 (متوسط 360 درجة) |
||
|
8
|
حافظ على سرعة تعقب دقيقة
|
10°/s≥azimuth≥1′′/s؛ |
|
5°/s≥pitch≥1′′/s |
||
|
9
|
الحد الأقصى للتسارع الزاوي
|
الطوق:≥2°/s2؛ |
|
الحد الأقصى:≥6°/s2 |
||
|
10 |
دقة القرص |
1′′ |
|
11 |
نقطة الصفر |
مع رقاقة رمزية نقطة الصفر |
|
12 |
بالنسبة للأهداف النجمية، دقة تتبع الحلقة المفتوحة (RMS) |
الخطأ خلال 10 ثوان <0.5′′، الخطأ خلال 60 دقيقة <1′′؛ |
|
13 |
بالنسبة للأهداف الفضائية، دقة تتبع الحلقة المفتوحة (RMS) |
محور واحد <5′′ |
فيديو
|
|
