| اسم العلامة التجارية: | RUYA |
| رقم الطراز: | 2DTGZ-B |
| الـ MOQ: | 1 مجموعة |
| السعر: | قابل للتفاوض |
| وقت التسليم: | 3-4 شهور |
| شروط الدفع: | T/T |

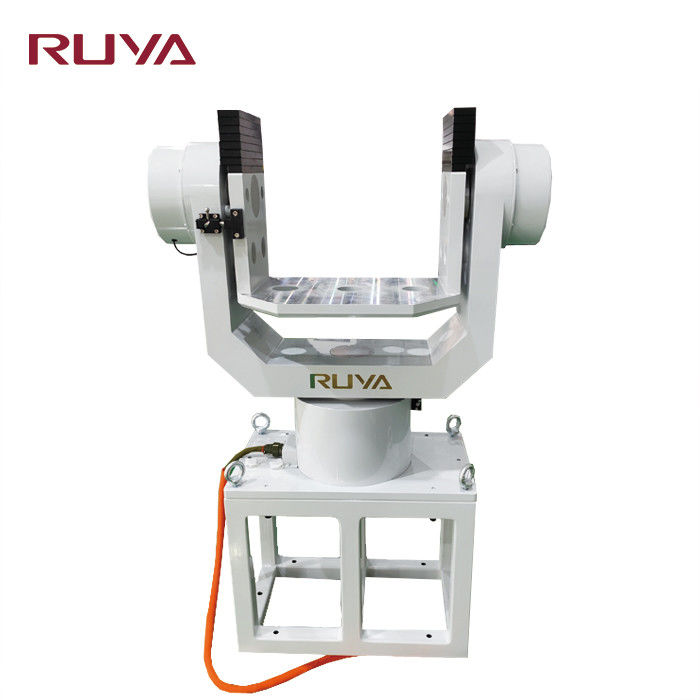

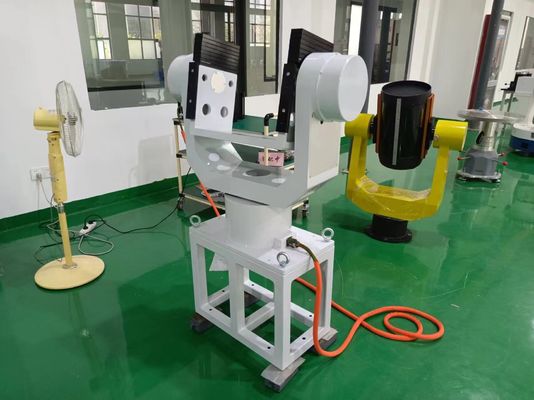

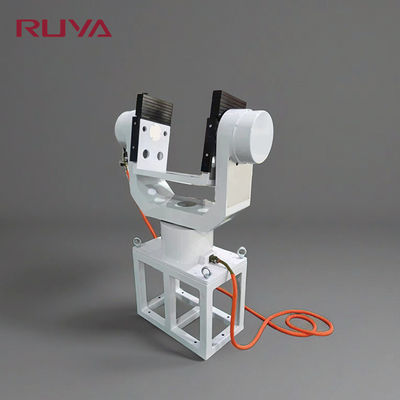

2DTGZ-B محور ثنائي دقة عالية تحرك اختبار تتبع turntable
وصف المنتج
أداة التحريك ذات المحورين هي منصة اختبار حركة ثنائية الأبعاد عالية الدقة مجهزة بأنظمة درجة حرية مزدوجة لمحور الأزيموث (محور X) ومحور الطول (محور Y).وهو يتبنى تقنية التحكم الدقيق الخدمة ومصممة لتوفير اختبار الأداء الديناميكي متعددة الأبعاد للمكونات الفضائية، المعدات البصرية الإلكترونية، أنظمة الملاحة الثابتة، وما إلى ذلك تستخدم على نطاق واسع في السيناريوهات التجريبية مثل محاكاة الهدف، مسح التأرجح،ومتابعة ديناميكية لتلبية متطلبات اختبار الموثوقية العالية لمسارات الحركة المعقدة في الصناعة العسكرية ومجالات البحث العلمي.
معايير المنتج
|
المواصفات |
||
|
1 |
وزن الحمولة |
50 كجم |
|
2 |
حجم الحمولة |
300ملم × 300ملم × 200ملم |
|
3 |
دقة الدوران من محورين |
±3′′ |
|
4 |
عمودية المحورين |
±3′′ |
|
5 |
تقاطع المحورين |
كرة بقطر 0.5 ملم |
|
6
|
خطأ تحديد الموقع في الموقع الزاوي
|
الإطار الخارجي:± 15′′؛ |
|
الإطار الداخلي:± 15′′؛ |
||
|
7 |
إمكانية تكرار الموقع من الموقف الزاوي |
± 15′′ |
|
8
|
نطاق المعدل
|
الإطار الداخلي:0.001°/s~15°/s؛ |
|
الإطار الخارجي:0.001°/s~15°/s؛ |
||
|
9
|
نطاق دوران الزاوية
|
الإطار الخارجي:0-360 درجة |
|
الإطار الداخلي:-50°~+50° |
||
|
10
|
دقة المعدل
|
ω≤1°/s 2×10-3 (1° متوسط) |
|
1°/s≤ω<10°/s 2×10-4 (متوسط 10 درجات) |
||
|
ω≥10°/s 2×10-5 (متوسط 360 درجة) |
||
|
11
|
الحد الأقصى للتسارع الزاوي
|
الإطار الداخلي:≥10°/s2 |
|
الإطار الخارجي:≥10°/s2 |
||
