| اسم العلامة التجارية: | RUYA |
| رقم الطراز: | 2DT650GZ-B |
| الـ MOQ: | 1 مجموعة |
| السعر: | قابل للتفاوض |
| وقت التسليم: | 3-4 شهور |
| شروط الدفع: | T/T |
DT650GZ-B جهاز التتبع ذو محورين
وصف المنتج

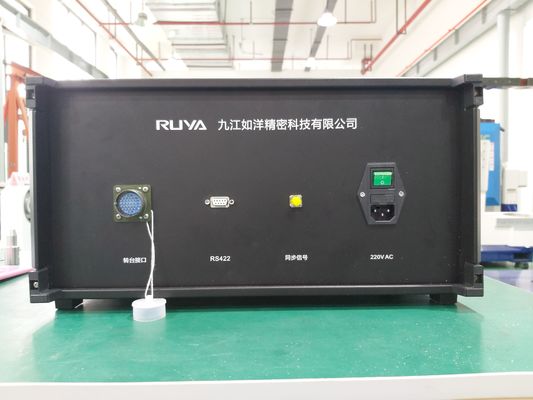

2DT650GZ-B الجهاز الضوئي الإلكتروني يتكون من منصة ميكانيكية وصندوق تحكم. يتم توصيل صندوق التحكم والمنصة الميكانيكية عن طريق الكابلات.مربع التحكم لديه واجهة الاتصال RS422 ويمكن أن تتواصل مع جهاز الكمبيوتر المضيف.

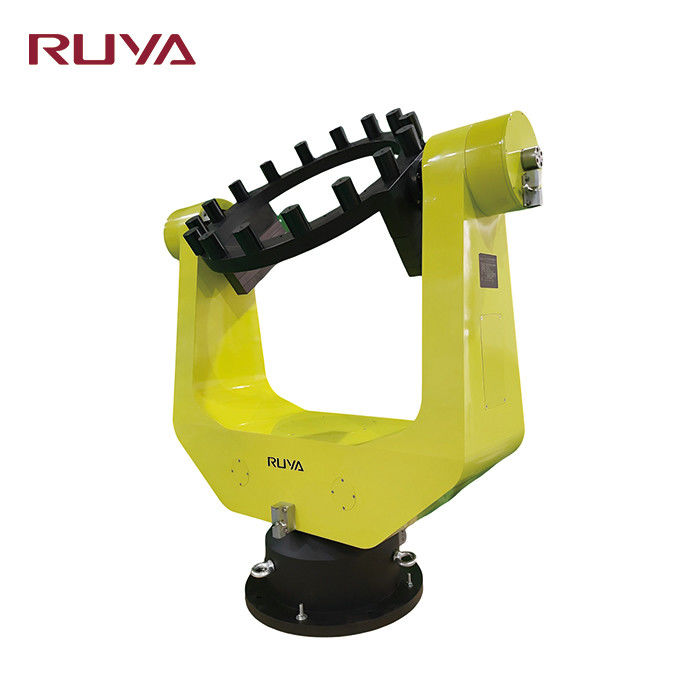

يتبنى جسم المنصة الميكانيكية هيكلًا عموديًا صعودًا وهبوطًا. الجزء العلوي هو عنصر محور الطول والجزء السفلي هو عنصر محور المحور.صندوق التحكم لديه وحدات الدوائر مثل حل الزاوية، محرك القيادة، تحويل الطاقة، والاتصال المتسلسل.
معايير المنتج
|
المواصفات |
||
|
1 |
وزن الحمولة |
100 كيلوغرام |
|
2 |
قطر الطاولة |
ف650ملم |
|
3 |
مسطحة الطاولة |
0.02ملم |
|
4 |
مخرجات الجدول |
0.02ملم |
|
5 |
دقة الدوران من محورين |
±3′′ |
|
6 |
عمودية المحورين |
±3′′ |
|
7 |
تقاطع المحورين |
كرة بقطر 0.5 ملم |
|
8
|
خطأ تحديد الموقع في الموقع الزاوي
|
الإطار الخارجي:± 5′′؛ |
|
الإطار الداخلي:± 5′′؛ |
||
|
9 |
إمكانية تكرار الموقع من الموقف الزاوي |
± 2′′ |
|
10
|
نطاق المعدل
|
الإطار الداخلي:0.001°/s~100°/s؛ |
|
الإطار الخارجي:0.001°/s~100°/s؛ |
||
|
11
|
نطاق دوران الزاوية
|
الإطار الخارجي:دوران مستمر |
|
الإطار الداخلي:± 90 درجة |
||
|
12
|
دقة المعدل
|
ω≤1°/s 2×10-3 (1° متوسط) |
|
1°/s≤ω<10°/s 2×10-4 (متوسط 10 درجات) |
||
|
ω≥10°/s 2×10-5 (متوسط 360 درجة) |
||
|
13
|
الحد الأقصى للتسارع الزاوي
|
الإطار الداخلي:≥30°/s2؛ |
|
الإطار الخارجي:≥30°/s2 |
||
|
