| اسم العلامة التجارية: | RUYA |
| رقم الطراز: | 2-STGZ/1 |
| الـ MOQ: | 1 مجموعة |
| سعر: | قابل للتفاوض |
| وقت التسليم: | 3-4 شهور |
| شروط الدفع: | T/T |

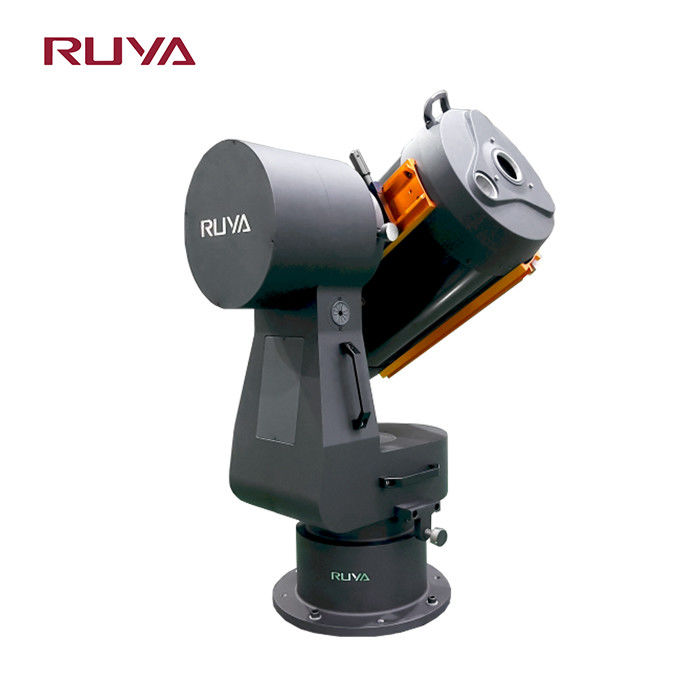

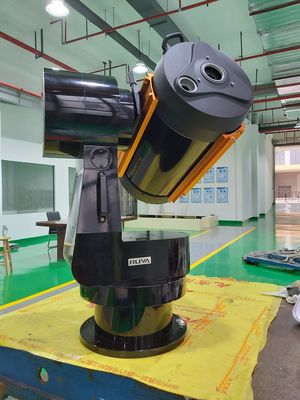

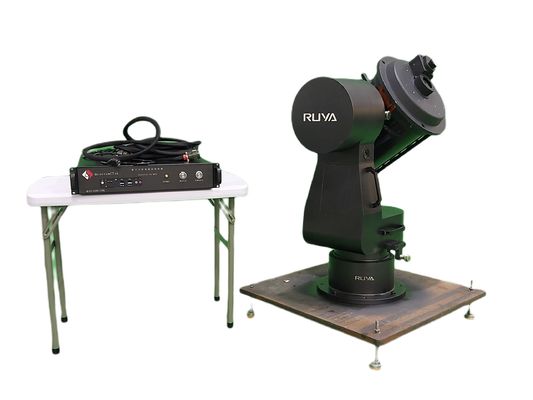

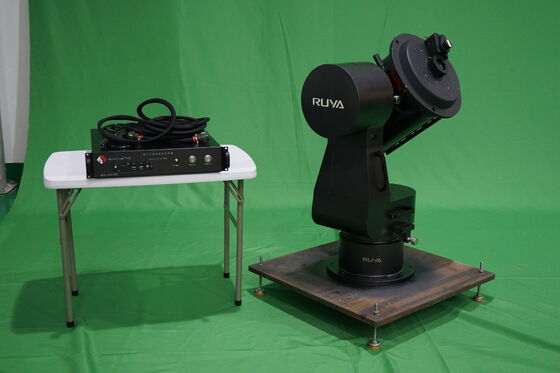

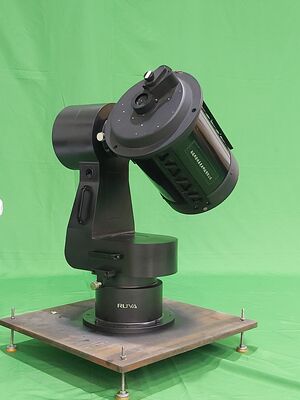

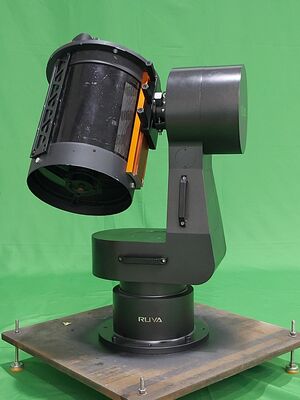

قرص دوار لتتبع المحور المزدوج ذو الدفع المباشر 2-STGZ/1
وصف المنتج
يحتوي القرص الدوار لتتبع المحور المزدوج ذو الدفع المباشر 2-STGZ/1 على درجتي حرية للحركة في محور السمت ومحور الميل. إنه جهاز تتبع ثنائي الأبعاد من النوع TL. وهو جهاز يحاكي توجيه الأقمار الصناعية والاتجاه على الأرض مع القضاء على تأثير دوران الأرض. يمكن استخدامه كمحطة استقبال أرضية للاتصالات الكمومية، وبالتعاون مع جهاز إرسال الأقمار الصناعية الكمومية، يمكنه إكمال الاتصالات الكمومية من القمر الصناعي إلى الأرض. بالتعاون مع تصميم التحكم في البرامج وتوجيه المستخدم، يتمتع القرص الدوار للتتبع ثنائي الأبعاد بالقدرة على تتبع الأقمار الصناعية.

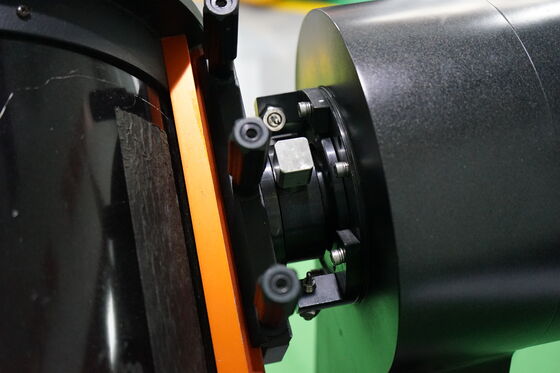

1. اعتماد هيكل على شكل حرف L، يتمتع بمرونة كبيرة في تركيب الحمل؛
2. يضمن استخدام المشفرات عالية الدقة موثوقية عالية لدقة التتبع؛
3. تقلل محركات التيار المستمر والمحركات من روابط النقل وتضمن عدم وجود أخطاء في الإرسال في النظام؛
4. الهيكل الرئيسي للمعدات مصنوع من مادة سبائك الألومنيوم المصبوب للطيران، وهي خفيفة ومستقرة.
معلمات المنتج
|
تخصيص |
||
|
1 |
وزن الحمولة |
30 كجم |
|
2 |
نطاق الدوران الزاوي |
الإطار الخارجي:±358° |
|
الإطار الداخلي:-5°~+95° |
||
|
3 |
دقة الدوران للمحور المزدوج |
±3″ |
|
4 |
خطأ تحديد المواقع للموضع الزاوي |
±3″ |
|
5 |
تكرار تحديد المواقع للموضع الزاوي |
±2″ |
|
6 |
دقة المعدل |
ω≤1°/s , 2×10-3 (1° متوسط) |
|
1°/s≤ω<10°/s , 2×10-4 (10° متوسط) |
||
|
ω≥10°/s , 2×10-5 (360° متوسط) |
||
|
7 |
الحفاظ على سرعة التتبع الدقيقة |
السمت:≥2°/s, الحد الأقصى ≥10°/s, |
|
الميل:≥1°/s, الحد الأقصى ≥4°/s; |
||
|
8 |
الحد الأقصى للتسارع الزاوي |
الإطار الداخلي:≥1°/s² |
|
الإطار الخارجي:≥1°/s² |
||
|
9 |
دقة قرص الشفرة |
1″ |
|
10 |
نقطة الصفر |
مع نقطة صفر قرص الشفرة |
|
11 |
بالنسبة للأهداف النجمية، دقة التتبع ذات الحلقة المفتوحة (RMS) |
خطأ في غضون 10 ثوانٍ<0.5″، خطأ في غضون 60 دقيقة<1″؛ |
|
12 |
بالنسبة لأهداف الفضاء، دقة التتبع ذات الحلقة المفتوحة (RMS) |
محور واحد<5″ |
فيديو
|
|
