| اسم العلامة التجارية: | RUYA |
| رقم الطراز: | 2DTGZ280C |
| الـ MOQ: | 1 مجموعة |
| السعر: | قابل للتفاوض |
| وقت التسليم: | 3-4 شهور |
| شروط الدفع: | T/T |
2DTGZ280C محور ثنائي أجهزة تعقب الأقمار الصناعية مع حمولة 80 كجم
وصف المنتج

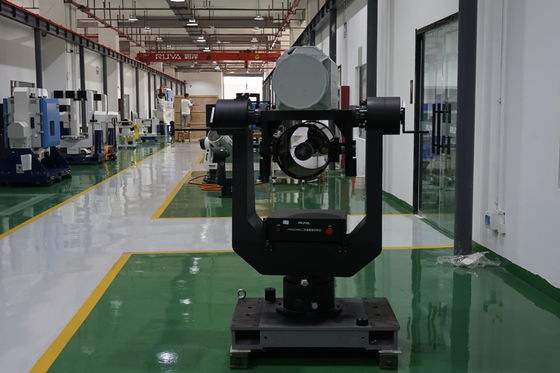

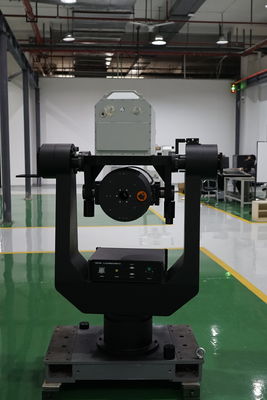

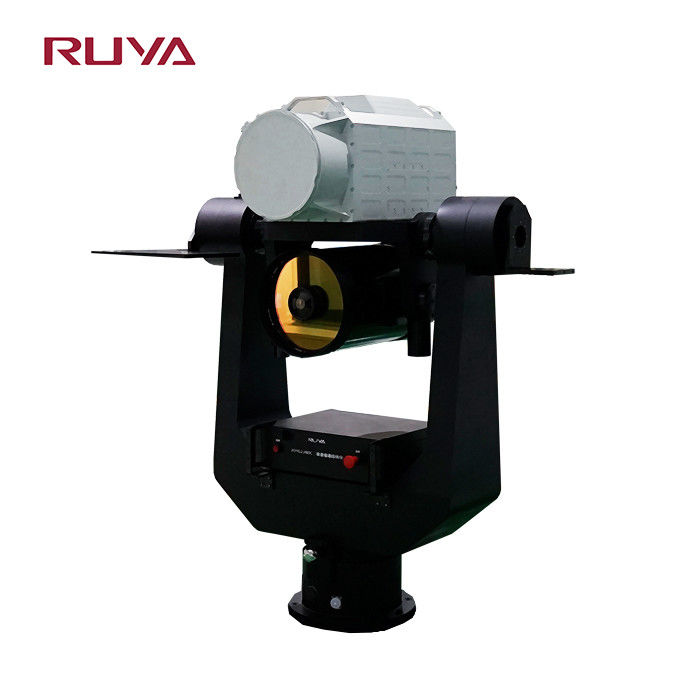

2DTGZ280C dual-axis tracking turntable adopts a high-rigidity tabletop design and is equipped with an azimuth axis (X) and pitch axis (Y) dual-degree-of-freedom motion system to meet the dynamic testing needs of precision components، المكونات البصرية ومعدات الملاحة الثابتة. يدعم الجهاز أوضاع التحكم في الموقف، وتأرجح المعدل وأوضاع التتبع الديناميكية.يضمن الجمع بين مكشف ذو دقة عالية وتكنولوجيا المحرك منخفضة الاحتكاك عدم وجود خطأ العودة خلال عملية الاختبار، وتوفير منصة اختبار ديناميكية موثوقة لمعاهد البحوث العلمية.
معايير المنتج
|
المواصفات |
||
|
1 |
وزن الحمولة |
80 كجم |
|
2
|
نطاق دوران الزاوية
|
الإطار الخارجي:± 355 درجة |
|
الإطار الداخلي:-20°~+95° |
||
|
3 |
دقة الدوران من محورين |
± 3′′ |
|
4 |
عمودية المحورين |
±3′′ |
|
5 |
خطأ تحديد الموقع في الموقع الزاوي |
± 3′′ |
|
6 |
إمكانية تكرار الموقع من الموقف الزاوي |
± 2′′ |
|
7
|
دقة المعدل
|
ω≤1°/s 2×10-3 (1° متوسط) |
|
1°/s≤ω<10°/s 2×10-4 (متوسط 10 درجات) |
||
|
ω≥10°/s 2×10-5 (متوسط 360 درجة) |
||
|
8
|
حافظ على سرعة تعقب دقيقة
|
التوجه: ≥2°/s، أقصى ≥10°/s |
|
الحركة: ≥1°/s، أقصى ≥4°/s. |
||
|
9
|
الحد الأقصى للتسارع الزاوي
|
الإطار الداخلي: ≥1°/s2 |
|
الإطار الخارجي: ≥1°/s2 |
||
|
10 |
دقة القرص |
1′′ |
|
11 |
نقطة الصفر |
مع رقاقة رمزية نقطة الصفر |
|
12 |
بالنسبة للأهداف النجمية، دقة تتبع الحلقة المفتوحة (RMS) |
الخطأ خلال 10 ثوان <0.5′′، الخطأ خلال 60 دقيقة <1′′؛ |
|
13 |
بالنسبة للأهداف الفضائية، دقة تتبع الحلقة المفتوحة (RMS) |
محور واحد<3′′ |
فيديو
|
|
