| اسم العلامة التجارية: | RUYA |
| رقم الطراز: | 3DT420 |
| الـ MOQ: | 1 مجموعة |
| السعر: | قابل للتفاوض |
| وقت التسليم: | 3-4 شهور |
| شروط الدفع: | T/T |

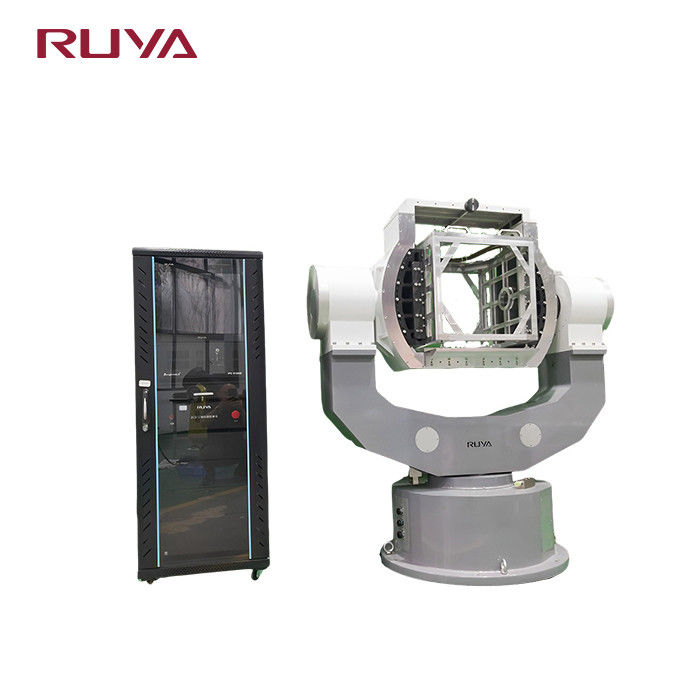

3DT420 ثلاثي المحور برج اختبار معايرة اللوحة
وصف المنتج
بعض معدات البرج الضوئي الكهربائي ذات المحورين تتطلب اختبار معايرة خارج الاتصال ويجب أن تكون مجهزة بنظام لوحة تحريك اختبار ثلاث محورات.يجب أن تكون نطاق الدوران ودقة الموقف من طاولة التحريك اختبار ثلاثة محاور أفضل من نطاق الحركة ودقة الاستقرار من برج.
نظرًا لأن البرج لديه درجة حرية اثنتين فقط ، الحد الأقصى والزاوية ، لا توجد متطلبات الدقة والمؤشر الديناميكي لنحو محور التدحرج في اللوحة الدوارة ذات المحور الثلاثي.يقتصر الأمر على أن يكون لنظام المحور وظيفة دوران.
معايير المنتج
| المواصفات | ||
| 1 | وزن الحمولة | ≤ 65 كجم |
| 2 | دقة الدوران من ثلاثة محاور | ± 3′′ |
| 3 | عمودية المحور الثلاثي | ± 3′′ |
| 4 | تقاطع ثلاثة محاور | كرة بقطر 0.5 ملم |
| 5 | خطأ تحديد الموقع في الموقع الزاوي | الإطار الداخلي:لا توجد متطلبات للمؤشر الديناميكي |
| الإطار الأوسط:± 4′′؛ | ||
| الإطار الخارجي:± 4′′؛ | ||
| 6 | نطاق المعدل | الإطار الداخلي:الدليل؛ |
| الإطار الأوسط:≥20°/s؛ | ||
| الإطار الخارجي:≥20°/s؛ | ||
| 7 | نطاق الدوران | الإطار الداخلي:± 10 درجة |
| الإطار الأوسط:-10°~+150° | ||
| الإطار الخارجي:± 150 درجة | ||
| 8 | الحد الأقصى للتسارع الزاوي | الإطار الداخلي:الدليل؛ |
| الإطار الأوسط:≥20°/s2؛ | ||
| الإطار الخارجي:≥20°/s2 | ||
| 9 | حلقة الزحف للمستخدم | قابلة للتخصيص |
| 10 | الحجم الأقصى للبرج الكهروضوئي | ف420×680 |
|
|
