| اسم العلامة التجارية: | RUYA |
| رقم الطراز: | 2DT450-A |
| الـ MOQ: | 1 مجموعة |
| سعر: | قابل للتفاوض |
| وقت التسليم: | 3-4 شهور |
| شروط الدفع: | T/T |

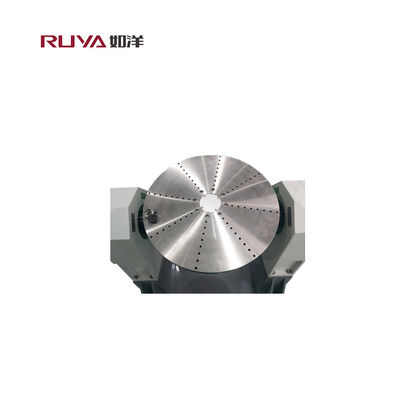

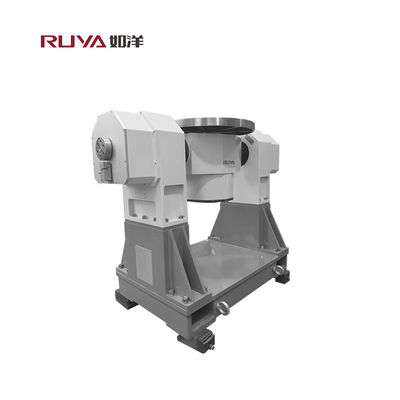

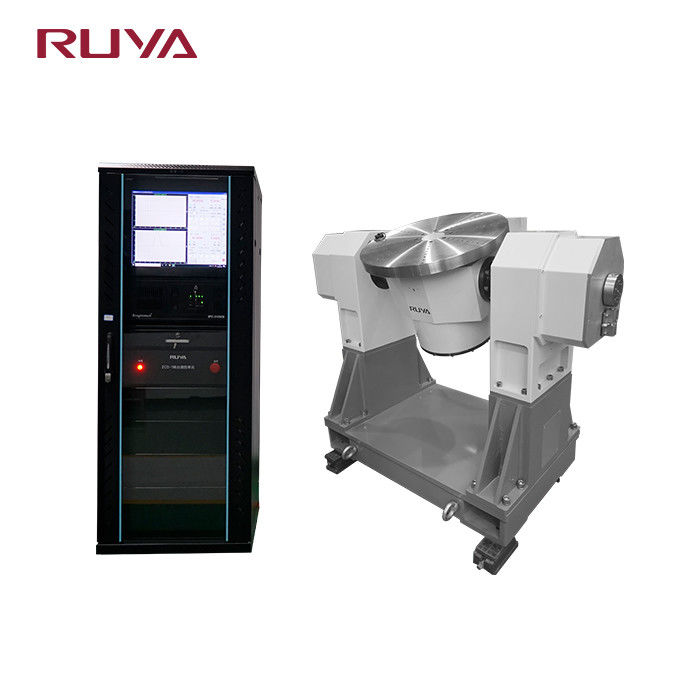

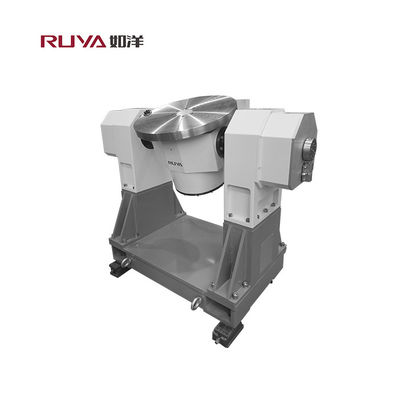

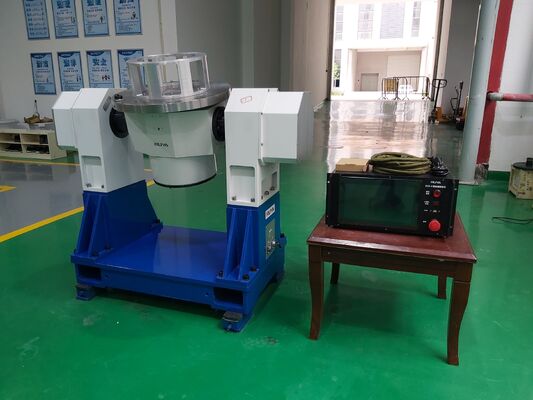

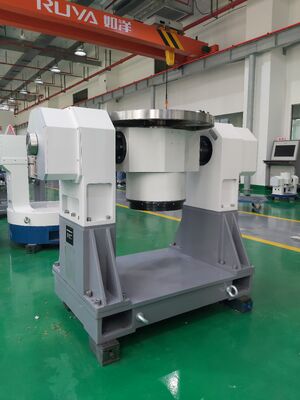

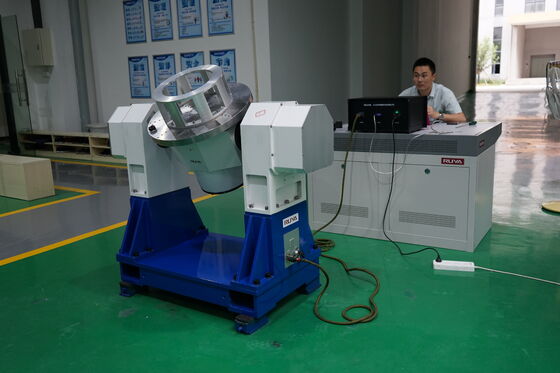

قرص دوار كهربائي ثنائي المحور 2DT450-A
وصف المنتج
يدمج القرص الدوار الكهربائي ثنائي المحور محور السمت ومحور الميل، ويوفر تحكمًا كاملاً في الحركة عالي الدقة تلقائيًا، ويستخدم على نطاق واسع في اختبار أداء الفضاء، والكشف الكهروضوئي وأنظمة التوجيه. يتوافق سطح الطاولة مع مجموعة متنوعة من التركيبات، ومناسب لأجزاء الاختبار ذات الأحجام المختلفة، ويمكنه إكمال اختبارات التأرجح المعدل والتتبع الديناميكي والتكيف البيئي بشكل فعال، مما يساعد على تحسين موثوقية المنتج وكفاءة الاختبار.
معلمات المنتج
|
تخصيص |
||
|
1 |
وزن الحمولة |
30 كجم |
|
2 |

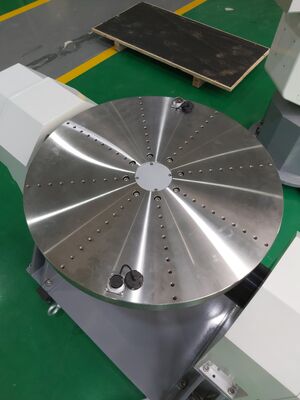

قطر الطاولة |
Φ450mm |
|
3 |
استواء الطاولة |
0.02 مم |
|
4 |
تذبذب الطاولة |
0.02 مم |
|
5 |
دقة دوران المحور المزدوج |
±3" |
|
6 |
التعامد للمحور المزدوج |
±3" |
|
7 |
تقاطع المحور المزدوج |
كرة بقطر Φ0.5 مم |
|
8
|
خطأ تحديد المواقع للموضع الزاوي
|
الإطار الخارجي:±3"؛ |
|
الإطار الداخلي:±3"؛ |
||
|
9 |
تكرار تحديد المواقع للموضع الزاوي |
±2" |
|
10
|
نطاق المعدل
|
الإطار الداخلي:0.01 درجة/ثانية ~ 800 درجة/ثانية؛ |
|
الإطار الخارجي:0.01 درجة/ثانية ~ 300 درجة/ثانية؛ |
||
|
11
|
دقة المعدل
|
ω≤1 درجة/ثانية، 2×10-3 (1 درجة متوسط)) |
|
1 درجة/ثانية≤ω<10 درجة/ثانية، 2×10-4 (10 درجة متوسط) |
||
|
ω≥10 درجة/ثانية، 2×10-5 (360 درجة متوسط) |
||
|
12
|
الحد الأقصى للتسارع الزاوي
|
الإطار الداخلي:≥200 درجة/ثانية² |
|
الإطار الخارجي:≥100 درجة/ثانية² |
||
|
13 |
حلقة انزلاق المستخدم |
قابلة للتخصيص |
|
14 |
الوزن |
≤750 كجم |
|
15 |
أبعاد جسم الطاولة |
1320 × 700 × 960 مم |
|
