| اسم العلامة التجارية: | RUYA |
| رقم الطراز: | 2DT350-A |
| الـ MOQ: | 1 مجموعة |
| سعر: | قابل للتفاوض |
| وقت التسليم: | 3-4 شهور |
| شروط الدفع: | T/T |

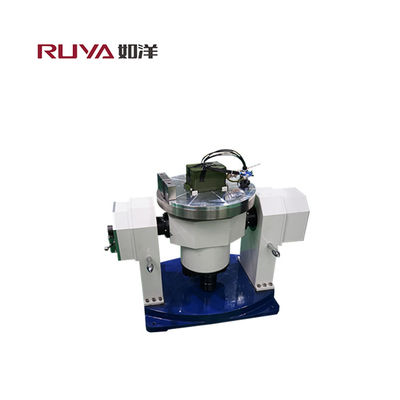

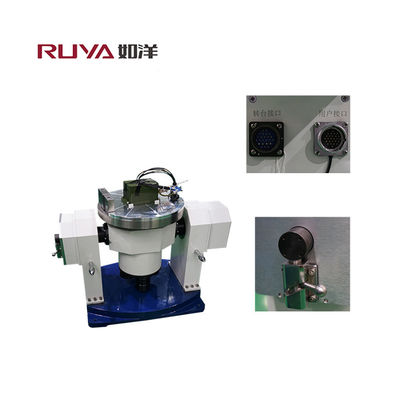

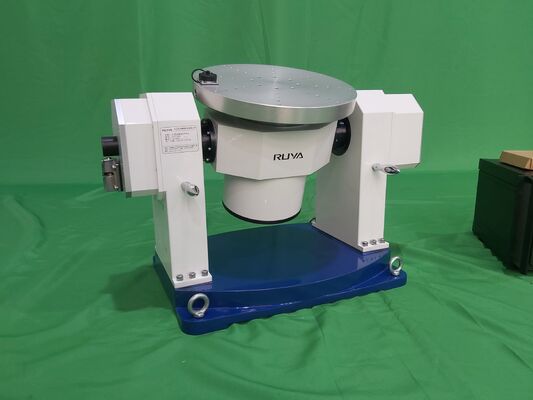

منصة دوارة كهربائية ثنائية المحور صغيرة U-T Structure 2DT350-A
وصف المنتج

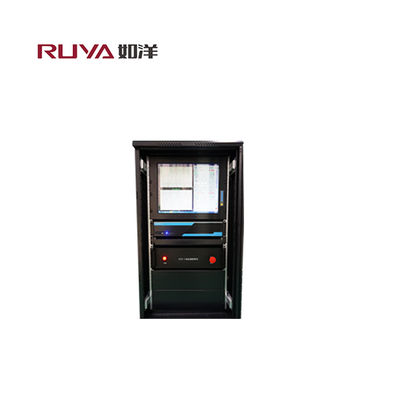

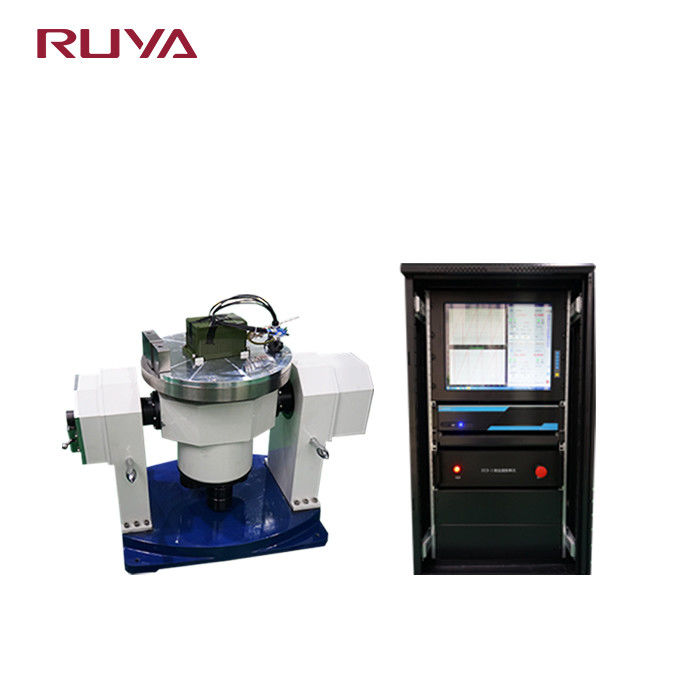

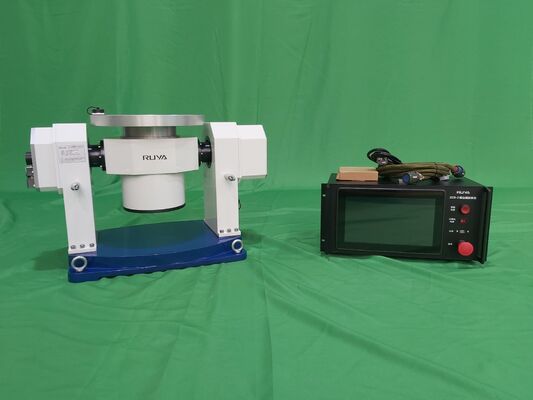

تتكون المنصة الدوارة ثنائية المحور من هيكل طاولة ميكانيكي ونظام قياس وتحكم. تعتمد هيكل U-T ونظام عمود ميكانيكي دقيق. لديها حركة تحديد المواقع والمعدل والتأرجح الجيبي منخفض التردد. يمكنها توفير معايير أفقية وموضعية دقيقة للحمل الذي يتم قياسه. توفر معايير تحديد المواقع والمعدل أحادية وثنائية المحور للاختبار الثابت ومعايرة الأنظمة بالقصور الذاتي. وهي تدعم وظائف القياس متعددة المواقع واكتشاف المعدل للتوجيه بالقصور الذاتي، ودقة اختبار الموقف للملاحة بالقصور الذاتي هي 0.06 درجة.
معلمات المنتج
|
تخصيص |
||
|
1 |
وزن الحمولة |
20 كجم |
|
2 |

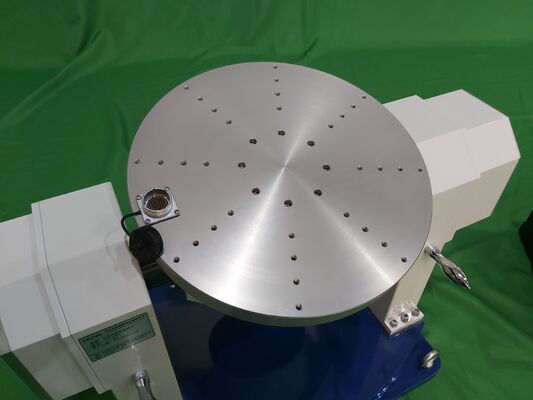

قطر الطاولة |
Φ350mm |
|
3 |
تسوية الطاولة |
0.02 مم |
|
4 |
الركض الزائد للطاولة |
0.02 مم |
|
5 |
دقة الدوران ثنائي المحور |
±3″ |
|
6 |
التعامد ثنائي المحور |
±3″ |
|
7 |
تقاطع ثنائي المحور |
كرة بقطر Φ0.5 مم |
|
8
|
خطأ تحديد موضع الزاوية
|
الإطار الخارجي:±3″؛ |
|
الإطار الداخلي:±3″؛ |
||
|
9 |
تكرار تحديد موضع الزاوية |
±2″ |
|
10
|
نطاق المعدل
|
الإطار الداخلي:0.01 درجة/ثانية ~ 200 درجة/ثانية؛ |
|
الإطار الخارجي:0.01 درجة/ثانية ~ 100 درجة/ثانية؛ |
||
|
11
|
دقة المعدل
|
ω≤1 درجة/ثانية، 2×10-3 (متوسط 1 درجة)) |
|
1 درجة/ثانية≤ω<10 درجة/ثانية، 2×10-4 (متوسط 10 درجة) |
||
|
ω≥10 درجة/ثانية، 2×10-5 (متوسط 360 درجة) |
||
|
12
|
الحد الأقصى للتسارع الزاوي
|
الإطار الداخلي:≥100 درجة/ثانية² |
|
الإطار الخارجي:≥80 درجة/ثانية² |
||
|
13 |
حلقة انزلاق المستخدم |
قابلة للتخصيص |
|
14 |
الوزن |
≤150 كجم |
