| اسم العلامة التجارية: | RUYA |
| رقم الطراز: | DLT-8 ， DLT-12 ， DLT-17 ， DLT-23 ， DLT-24 ， DLT-36 |
| الـ MOQ: | حاسب شخصي 1 |
| السعر: | قابل للتفاوض |
| وقت التسليم: | 20-30 يوم عمل |
| شروط الدفع: | T/T |

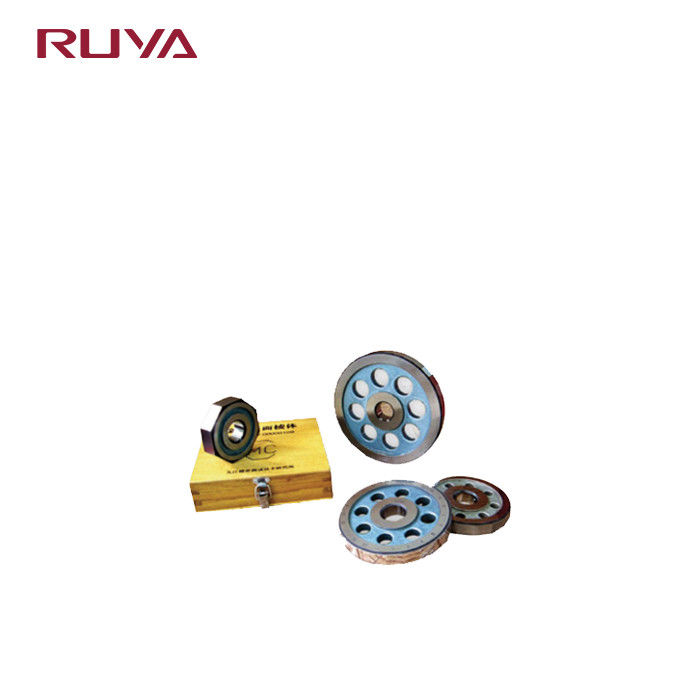

قياس الزاوية الدقيقة للمصنع المعدني متعدد الأوجه
وصف المنتج

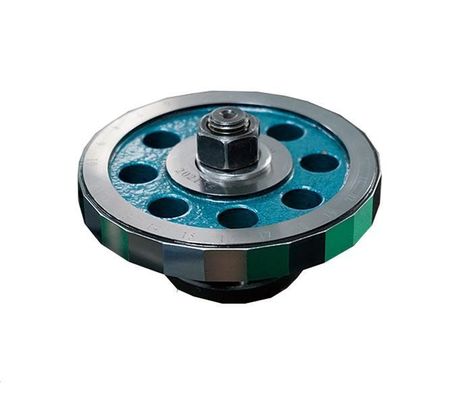

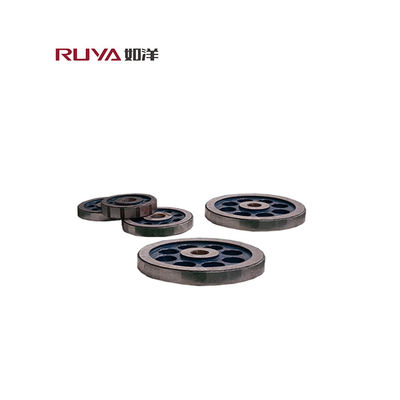

البريزمة المعدنية متعددة الأوجه هي أداة قياسية عالية الدقة تستخدم أساسًا للتحقق من خطأ المؤشر لرأس المؤشر البصري ، جدول المؤشر ،غونيومتر وأدوات أخرى للمؤشر الدائري، ويمكن أيضا أن تستخدم كمرجع تحديد موقع الزاوية في المعالجة عالية الدقة أو القياس.
يتم تقسيمها إلى نوعين من الطائرات الزوجية والفردية، زاوية العمل من السابق هو درجة عدد كامل،يتم استخدامه للتحقق من الخطأ الدوري الكبير لنظام العمود في جهاز المؤشر الدائري، ويمكن أيضا أن تستخدم لقياس قطر؛ وزاوية العمل من هذا الأخير هو درجة غير صحيحة،والتي يمكن التحقق بشكل شامل من الفترة الكبيرة لنظام العمود من جهاز المؤشر الدائري والخطأ الفترة الصغيرة من الميكرومتر، ويمكن تحديد عدم اليقين الصحيح لأداة المؤشر الدائري.
معايير المنتج
|
المنتج |
النموذج |
الدقة |
خطأ تصنيع زاوية العمل |
قطر الدائرة |
مسطحة الوجه |
عمودية بين الوجه العامل و الوجه الموضعي |
سطح العمل الخام Ra |
|
ثمانية أبعاد |
DLT-8 |
الدرجة 0 |
± 1 |
φ80mm |
0.03μm |
5" |
≤0.025 |
|
الدرجة 1 |
±2 |
0.05 ميكرومتر |
10 " |
||||
|
مرآة ثلاثية الأبعاد |
DLT-12 |
الدرجة 0 |
± 1 |
Φ100mm |
0.03μm |
5" |
≤0.025 |
|
الدرجة 1 |
±2 |
0.05 ميكرومتر |
10 " |
||||
|
17 نظارة هيدرالية |
DLT-17 |
الدرجة 0 |
± 1 |
Φ100mm |
0.03μm |
5" |
≤0.025 |
|
الدرجة 1 |
±2 |
0.05 ميكرومتر |
10 " |
||||
|
23 نظارة هيدرالية |
DLT-23 |
الدرجة 0 |
± 1 |
Φ120mm |
0.03μm |
5" |
≤0.025 |
|
الدرجة 1 |
±2 |
0.05 ميكرومتر |
10 " |
||||
|
24 نظارة هيدرالية |
DLT-24 |
الدرجة 0 |
± 1 |
Φ120mm |
0.03μm |
5 ¢ |
≤0.025 |
|
الدرجة 1 |
±2 |
0.05 ميكرومتر |
10 " |
||||
|
36 نظارة هيدرالية |
DLT-36 |
الدرجة 0 |
± 1 |
Φ150mm |
0.03μm |
5 ¢ |
≤0.025 |
|
الدرجة 1 |
±2 |
0.05 ميكرومتر |
10 " |
