| اسم العلامة التجارية: | RUYA |
| رقم الطراز: | RA515 ، RA520 ، RA525 ، RA530 ، RA535 |
| الـ MOQ: | حاسب شخصي 1 |
| السعر: | قابل للتفاوض |
| وقت التسليم: | 5-10 أيام عمل |
| شروط الدفع: | T/T |

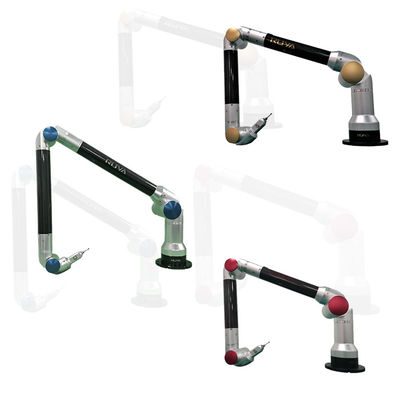

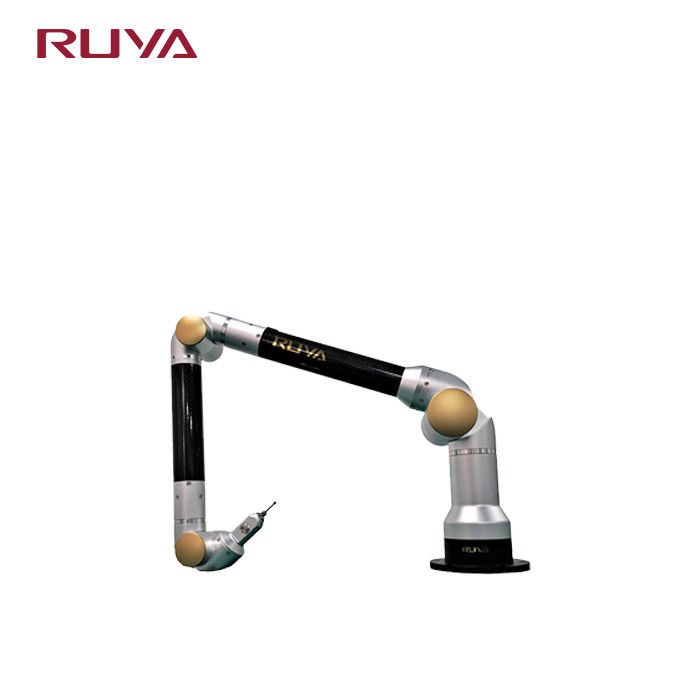

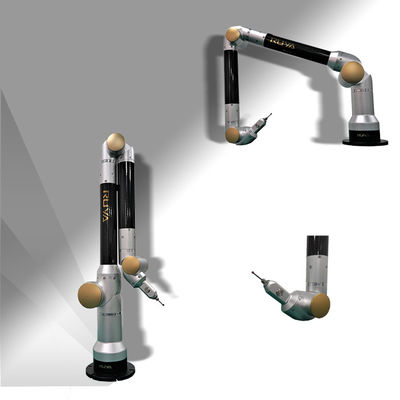

آلة قياس الإحداثيات ذات الذراع المفصلة- سلسلة RA5
وصف المنتج
في مجالات التفتيش الصناعي والتصنيع الدقيق، التحكم الدقيق في الأبعاد المكانية أمر حاسم.أجهزة قياس الإحداثيات المحمولة الخاصة بنا تكسر قيود المعدات الثابتة التقليدية وتوفر لك حلول قياس ثلاثية الأبعاد في أي وقت، في أي مكان مع تصميم خفيف الوزن، مرونة عالية ودقة مستوى المختبر.
الكشف عن الخصائص الهندسية
1قياس الخصائص الهندسية على قطعة العمل و من خلال الإسقاط و التقاطع يتم تثبيت الخصائص الهندسية القائمة لإنشاء خصائص جديدة
2تحليل الأبعاد المكانية بسرعة مثل المسافات والزوايا بين الخصائص الهندسية.
3يمكن تخصيص نظام الإحداثيات من خلال النقاط والخطوط والأسطح، ويمكن وضع علامة على الأبعاد الخطية.
الكشف عن التسامح الهندسي GD&T
يوفر برنامج القياس أدوات GD&T لتقييم شكل وموقع تحملات الخصائص الهندسية. على سبيل المثال الرأسية، والتوازي، والسطحية، والأسطوانية، والقوسية، والميل,الموقف، الخ
المقارنة بين النموذج ثلاثي الأبعاد والكائن الفعلي
البرنامج متوافق مع العديد من تنسيقات البيانات ثلاثية الأبعاد ويوفر العديد من طرق محاذاة الإحداثيات.يمكن أن يقارن تلقائيًا بين الخصائص الهندسية المقاسة وبيانات نقاط السطح مع القيم النظرية على النموذج ثلاثي الأبعاد، وتوفير تقارير رسمية تحليل الأخطاء.
تقرير الاختبار
يمكن إنتاج تقارير الاختبار بسرعة في تنسيقات PDF و Excel و mht.
وظيفة تخصيص تقرير التفتيش قوية ، وتقرير الناتج مريح وسريع ، مع الصور والنصوص.
حقول التطبيق:تستخدم في خطوط إنتاج السيارات والطيران والفضاء وبناء السفن وتصنيع الأجهزة التفتيشية وتصنيع القالب، الخ.
معايير المنتج
| مواصفات سلسلة RA5 | |||
| النموذج | نطاق القياس المكاني/م | خطأ إشارة طول الفضاء/ملم | اتساق قياس إحداثيات المحور الواحد / ملم |
| RA515 | 1.5m | 0.035ملم | 0.025ملم |
| RA520 | 2.0m | 0.045ملم | 0.032ملم |
| RA525 | 2.5m | 0.060ملم | 0.035ملم |
| RA530 | 3.0m | 0.080ملم | 0.056ملم |
| RA535 | 3.5m | 0.100ملم | 0.071ملم |
الملحقات الاختيارية
فيديو
|
