| اسم العلامة التجارية: | RUYA |
| رقم الطراز: | RA315 ، RA320 ، RA325 ، RA330 ، RA335 |
| الـ MOQ: | حاسب شخصي 1 |
| السعر: | قابل للتفاوض |
| وقت التسليم: | 5-10 أيام عمل |
| شروط الدفع: | T/T |

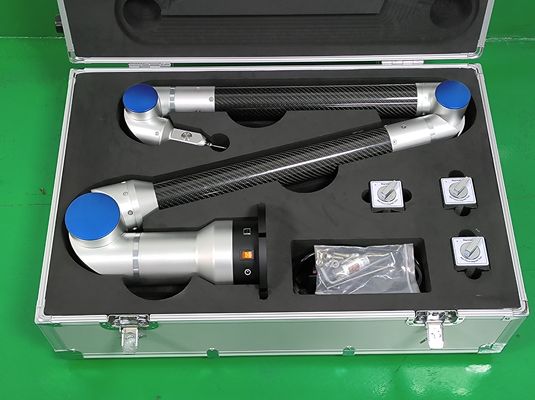

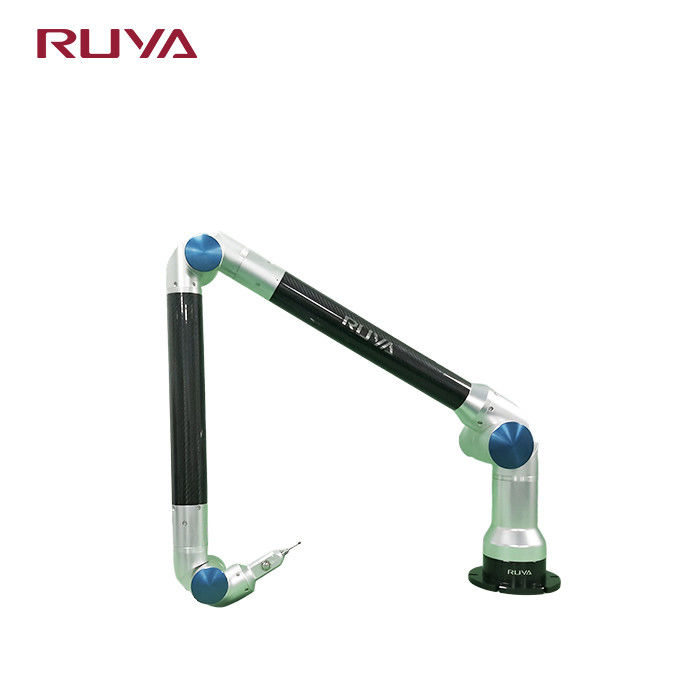

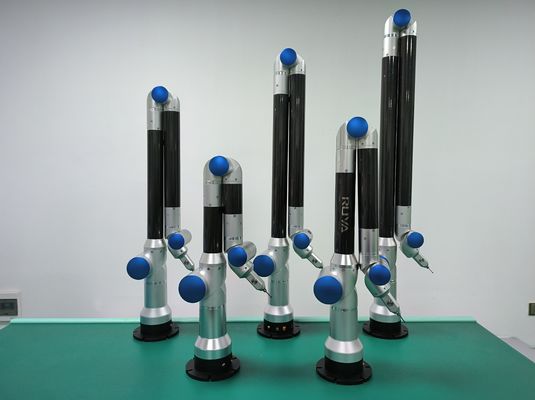

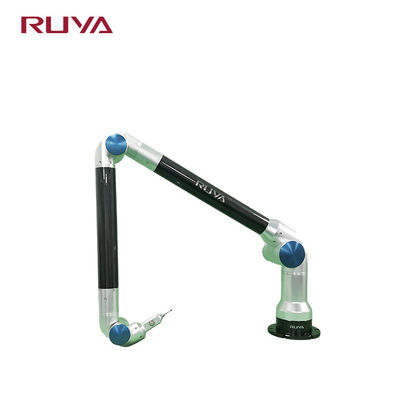

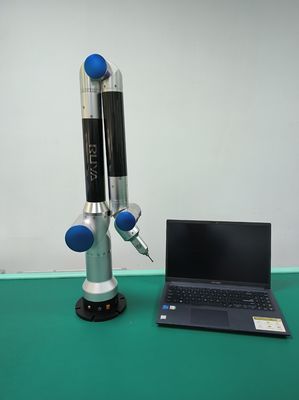

آلة قياس الإحداثيات ذات الذراع المفصلة - سلسلة RA3
وصف المنتج
أداة قياس الإحداثيات المفصلة بالذراع تسمى أيضًا "آلة قياس الإحداثيات المرنة" أو "آلة قياس الإحداثيات المحمولة" (CMM المحمول ، أو PCMM).يتكون من ثلاثة أذرع جسم صلبة، ستة مفاصل متحركة ومسبار. وظائفها الأساسية هي الكشف عن الخصائص الهندسية وكشف التسامح الهندسية GD&T.
الوظائف الأساسية
الكشف عن الخصائص الهندسية
1قياس الخصائص الهندسية على قطعة العمل و من خلال الإسقاط و التقاطع يتم تثبيت الخصائص الهندسية القائمة لإنشاء خصائص جديدة
2تحليل الأبعاد المكانية بسرعة مثل المسافات والزوايا بين الخصائص الهندسية.
3يمكن تخصيص نظام الإحداثيات من خلال النقاط والخطوط والأسطح، ويمكن وضع علامة على الأبعاد الخطية.
الكشف عن التسامح الهندسي GD&T
يوفر برنامج القياس أدوات GD&T لتقييم شكل وموقع تحملات الخصائص الهندسية. على سبيل المثال الرأسية، والتوازي، والسطحية، والأسطوانية، والقوسية، والميل,الموقف، الخ
المقارنة بين النموذج ثلاثي الأبعاد والكائن الفعلي
البرنامج متوافق مع العديد من تنسيقات البيانات ثلاثية الأبعاد ويوفر العديد من طرق محاذاة الإحداثيات.يمكن أن يقارن تلقائيًا بين الخصائص الهندسية المقاسة وبيانات نقاط السطح مع القيم النظرية على النموذج ثلاثي الأبعاد، وتوفير تقارير رسمية تحليل الأخطاء.
تقرير الاختبار
يمكن إنتاج تقارير الاختبار بسرعة في تنسيقات PDF و Excel و mht.
وظيفة تخصيص تقرير التفتيش قوية ، وتقرير الناتج مريح وسريع ، مع الصور والنصوص.
حقول التطبيق:تستخدم في قطع غيار السيارات، وإطارات الدراجات النارية، وقياس تثبيت الأنابيب، وقياس الذراع الروبوتية، وتصنيع الصفائح المعدنية، ومصنع رف المواد، والعرض التعليمي، الخ.
معايير المنتج
| مواصفات سلسلة RA3 | |||
| النموذج | نطاق القياس المكاني/م | خطأ إشارة طول الفضاء/ملم | اتساق قياس إحداثيات المحور الواحد / ملم |
| RA315 | 1.5m | 0.06ملم | 0.03ملم |
| RA320 | 2.0m | 0.08ملم | 0.04ملم |
| RA325 | 2.5m | 0.11ملم | 0.06ملم |
| RA330 | 3.0m | 0.14ملم | 0.08ملم |
| RA335 | 3.5m | 0.18ملم | 0.12ملم |
الملحقات الاختيارية
فيديو
|
| اسم العلامة التجارية: | RUYA |
| رقم الطراز: | RA315 ، RA320 ، RA325 ، RA330 ، RA335 |
| الـ MOQ: | حاسب شخصي 1 |
| السعر: | قابل للتفاوض |
| تفاصيل التعبئة: | حالة الرحلة + صندوق خشبي |
| شروط الدفع: | T/T |
آلة قياس الإحداثيات ذات الذراع المفصلة - سلسلة RA3
وصف المنتج
أداة قياس الإحداثيات المفصلة بالذراع تسمى أيضًا "آلة قياس الإحداثيات المرنة" أو "آلة قياس الإحداثيات المحمولة" (CMM المحمول ، أو PCMM).يتكون من ثلاثة أذرع جسم صلبة، ستة مفاصل متحركة ومسبار. وظائفها الأساسية هي الكشف عن الخصائص الهندسية وكشف التسامح الهندسية GD&T.
الوظائف الأساسية
الكشف عن الخصائص الهندسية
1قياس الخصائص الهندسية على قطعة العمل و من خلال الإسقاط و التقاطع يتم تثبيت الخصائص الهندسية القائمة لإنشاء خصائص جديدة
2تحليل الأبعاد المكانية بسرعة مثل المسافات والزوايا بين الخصائص الهندسية.
3يمكن تخصيص نظام الإحداثيات من خلال النقاط والخطوط والأسطح، ويمكن وضع علامة على الأبعاد الخطية.
الكشف عن التسامح الهندسي GD&T
يوفر برنامج القياس أدوات GD&T لتقييم شكل وموقع تحملات الخصائص الهندسية. على سبيل المثال الرأسية، والتوازي، والسطحية، والأسطوانية، والقوسية، والميل,الموقف، الخ
المقارنة بين النموذج ثلاثي الأبعاد والكائن الفعلي
البرنامج متوافق مع العديد من تنسيقات البيانات ثلاثية الأبعاد ويوفر العديد من طرق محاذاة الإحداثيات.يمكن أن يقارن تلقائيًا بين الخصائص الهندسية المقاسة وبيانات نقاط السطح مع القيم النظرية على النموذج ثلاثي الأبعاد، وتوفير تقارير رسمية تحليل الأخطاء.
تقرير الاختبار
يمكن إنتاج تقارير الاختبار بسرعة في تنسيقات PDF و Excel و mht.
وظيفة تخصيص تقرير التفتيش قوية ، وتقرير الناتج مريح وسريع ، مع الصور والنصوص.
حقول التطبيق:تستخدم في قطع غيار السيارات، وإطارات الدراجات النارية، وقياس تثبيت الأنابيب، وقياس الذراع الروبوتية، وتصنيع الصفائح المعدنية، ومصنع رف المواد، والعرض التعليمي، الخ.
معايير المنتج
| مواصفات سلسلة RA3 | |||
| النموذج | نطاق القياس المكاني/م | خطأ إشارة طول الفضاء/ملم | اتساق قياس إحداثيات المحور الواحد / ملم |
| RA315 | 1.5m | 0.06ملم | 0.03ملم |
| RA320 | 2.0m | 0.08ملم | 0.04ملم |
| RA325 | 2.5m | 0.11ملم | 0.06ملم |
| RA330 | 3.0m | 0.14ملم | 0.08ملم |
| RA335 | 3.5m | 0.18ملم | 0.12ملم |
الملحقات الاختيارية
فيديو
